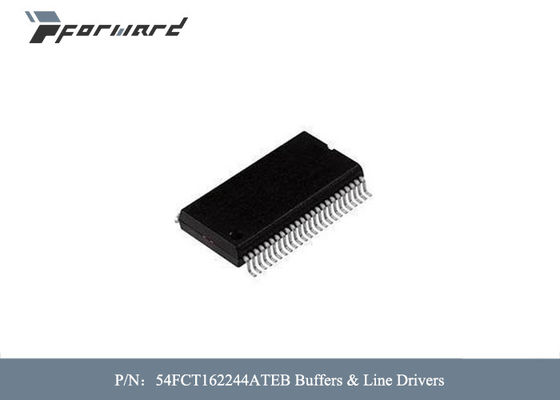

قطعات هوانوردی 54FCT162244ATEB بافرها و درایورهای خط منبع ولتاژ حداکثر 5 ولت

قطعات هوانوردی 54FCT162244ATEB بافرها و درایورهای خط منبع ولتاژ حداکثر 5 ولت

توضیحات قطعات هوانوردی:


درایور بافر/خط 16 بیتی FCT162244T برای رابط باس یا برنامه های بافر سیگنالی است که به سرعت بالا و اتلاف توان کم نیاز دارند.این دستگاه ها دارای یک جریان از طریق سازماندهی پین هستند و بسته بندی را کوچک می کنند تا چیدمان تخته را ساده کنند.همه ورودی ها با هیسترزیس برای بهبود حاشیه نویز طراحی شده اند.کنترل های سه حالته امکان عملکرد مستقل 4 بیتی، 8 بیتی یا ترکیبی 16 بیتی را فراهم می کند.این قطعات جایگزینی برای 54/74ABT16244 هستند که در آن سرعت بالاتر، نویز کمتر یا سطوح اتلاف توان کمتر مورد نظر است.FCT162244T دارای سطوح جریان خروجی متعادل و مقاومت های محدود کننده جریان است.اینها جهش کم زمین، کمترین میزان ریزش و زمان سقوط خروجی کنترل شده را ارائه می دهند، که نیاز به مقاومت های پایان دهنده سری خارجی را کاهش می دهند و در عین حال سرعت بسیار بالایی را برای بارهای کمتر از 200 pF ارائه می دهند.

ویژگی های قطعات هوانوردی:

فناوری 0.5 MICRON CMOS

• جایگزینی CMOS با سرعت بالا و کم مصرف برای عملکردهای ABT

• tSK(o) معمولی (Output Skew) < 250ps

• نشتی کم ورودی و خروجی ≤ 1µA (حداکثر)

• ESD > 2000 ولت در هر MIL-STD-883، روش 3015.> 200 ولت با استفاده از

مدل ماشین (C = 200pF، R = 0)

• درایورهای خروجی متعادل:

– ± 24 میلی آمپر (صنعتی)

– ± 16 میلی آمپر (نظامی)

• کاهش نویز سوئیچینگ سیستم

• VOLP معمولی (جهش زمین خروجی) <0.6V در VCC = 5V،

TA = 25 درجه سانتیگراد

• موجود در بسته های زیر:

– صنعتی: SSOP، TSSOP

– نظامی: CERPACK

مشخصات قطعات هوانوردی:
