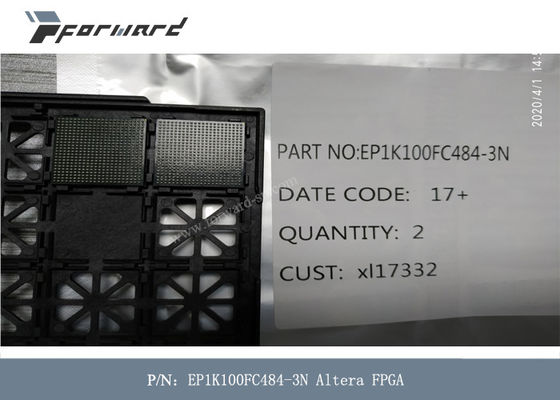

قطعات هوانوردی EP1K100FC484-3N تعداد عناصر منطقی 4992 LE

قطعات هوانوردی EP1K100FC484-3N تعداد عناصر منطقی 4992 LE

توضیحات قطعات هوانوردی:

دستگاه‌های Altera® ACEX 1K معماری کم‌هزینه و کارآمدی را با ترکیب معماری جدول جستجو (LUT) با EAB ارائه می‌کنند.منطق مبتنی بر LUT عملکرد و کارایی بهینه‌سازی‌شده‌ای را برای طراحی‌های مسیر داده، ثبت فشرده، ریاضی یا پردازش سیگنال دیجیتال (DSP) ارائه می‌کند، در حالی که EAB‌ها RAM، ROM، RAM دو پورت یا اولین ورودی (FIFO) را پیاده‌سازی می‌کنند. کارکرد.این عناصر ACEX 1K را برای توابع پیچیده منطقی و عملکردهای حافظه مانند پردازش سیگنال دیجیتال، دستکاری مسیر داده گسترده، تبدیل داده و میکروکنترلرها، همانطور که در برنامه های ارتباطی با کارایی بالا مورد نیاز است، مناسب می کنند.معماری ACEX 1K بر اساس عناصر قابل تنظیم مجدد CMOS SRAM، تمام ویژگی‌های لازم برای پیاده‌سازی مگا توابع آرایه گیت رایج را به همراه تعداد پین بالا برای فعال کردن یک رابط مؤثر با اجزای سیستم، در خود جای داده است.فرآیند پیشرفته و نیاز ولتاژ پایین هسته 2.5 ولتی به دستگاه های ACEX 1K اجازه می دهد تا نیازهای برنامه های کم هزینه و با حجم بالا را از مودم های DSL تا سوئیچ های کم هزینه برآورده کنند.

توانایی پیکربندی مجدد دستگاه های ACEX 1K آزمایش کامل را قبل از ارسال امکان پذیر می کند و به طراح اجازه می دهد تا بر شبیه سازی و تأیید طراحی تمرکز کند.پیکربندی مجدد دستگاه ACEX 1K مدیریت موجودی را برای طراحی های آرایه دروازه و تولید بردار آزمایشی برای پوشش خطا حذف می کند.

ویژگی های قطعات هوانوردی:

■ دستگاه های منطقی قابل برنامه ریزی (PLD) که یکپارچه سازی سیستم روی تراشه قابل برنامه ریزی (SOPC) کم هزینه را در یک دستگاه واحد فراهم می کند.

- آرایه تعبیه شده پیشرفته برای اجرای مگا توابع مانند حافظه کارآمد و توابع منطقی تخصصی

- قابلیت دو پورت با عرض حداکثر 16 بیت در هر بلوک آرایه تعبیه شده (EAB)

- آرایه منطقی برای توابع منطقی عمومی

■ تراکم بالا

- 10000 تا 100000 دروازه معمولی (جدول 1 را ببینید)

- تا 49152 بیت RAM (4096 بیت در هر EAB که همه آنها بدون کاهش ظرفیت منطقی قابل استفاده هستند)

■ معماری قابل برنامه ریزی مقرون به صرفه برای برنامه های کاربردی با حجم بالا

- فرآیند بهینه سازی هزینه

- راه حل کم هزینه برای برنامه های ارتباطی با کارایی بالا

■ ویژگی های سطح سیستم

- پین های ورودی/خروجی MultiVoltTM می توانند توسط دستگاه های 2.5 ولت، 3.3 ولت یا 5.0 ولت درایو یا هدایت شوند.

– مصرف برق کم

- عملکرد ورودی/خروجی دو طرفه (زمان راه اندازی [tSU] و تاخیر خروجی ساعت [tCO]) تا 250 مگاهرتز

- کاملاً مطابق با مشخصات گذرگاه محلی PCI (PCI SIG) برای اتصال 3.3 ولتی در 33 مگاهرتز یا 66 مگاهرتز

مشخصات قطعات هوانوردی:
