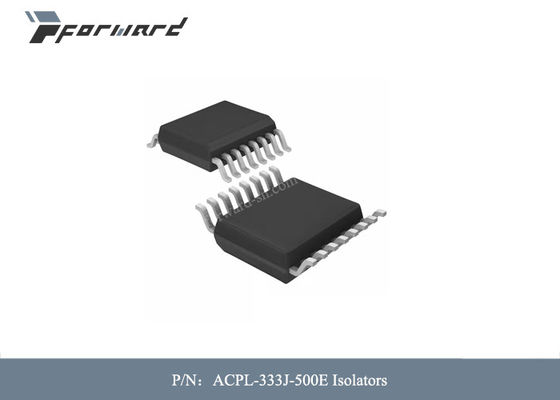

قطعات هوانوردی ACPL-333J-500E سوئیچ های ضامن ایزولاتور جداسازی ولتاژ 5000Vrms

قطعات هوانوردی ACPL-333J-500E کلیدهای ضامن ایزولاتورها جداسازی ولتاژ 5000Vrms



توضیحات قطعات هوانوردی:


ACPL-333J یک جریان خروجی پیشرفته 2.5 آمپر، آسان برای استفاده و درایورهای دروازه هوشمند است که حفاظت از خطا IGBT VCE را فشرده، مقرون به صرفه و آسان برای پیاده سازی می کند.ویژگی‌هایی مانند تشخیص یکپارچه VCE، قفل تحت ولتاژ (UVLO)، خاموش شدن "نرم" IGBT، بازخورد خطای کلکتور باز ایزوله، گیره فعال Miller و تنظیم مجدد خودکار حداکثر انعطاف‌پذیری طراحی و حفاظت از مدار را فراهم می‌کنند.

ACPL-333J حاوی ال ای دی AlGaAs است.LED به صورت نوری به یک مدار مجتمع با یک مرحله خروجی برق کوپل شده است.ACPL-333J به‌طور ایده‌آل برای راندن IGBT‌ها و ماسفت‌های قدرتی که در کاربردهای اینورتر کنترل موتور استفاده می‌شوند، مناسب هستند.ولتاژ و جریان ارائه شده توسط این اپتوکوپلرها، آنها را برای هدایت مستقیم IGBT با درجه بندی تا 1200 ولت و 150 A مناسب می کند. .ACPL-333J دارای ولتاژ عایق VIORM = 1414 VPEAK است.

ویژگی های قطعات هوانوردی:

• 2.0 حداقل جریان خروجی پیک

• حداکثر 250 ns تاخیر انتشار در محدوده دما

• 1.7A Active Miller Clamp.Clamp pin کوتاه به VEE در صورت عدم استفاده

• تشخیص عدم اشباع

• تحت ولتاژ قفل حفاظت (UVLO) با Hysteresis

• بازخورد خطای جدا شده از مجموعه را باز کنید

• خاموش کردن IGBT "نرم".

• بازنشانی خودکار خطا پس از زمان قطعی ثابت، معمولی 26 میلی ثانیه

• موجود در بسته بندی SO-16

• حداکثر اعوجاج عرض پالس 100 ns (PWD)

• 50 kV/μs حداقل رد حالت معمول (CMR) در VCM = 1500 V

• ICC (حداکثر) < 5 میلی آمپر حداکثر جریان تغذیه

• محدوده کاری گسترده VCC: 15 ولت تا 30 ولت در محدوده دما

• محدوده دمای عملیاتی گسترده: -40 درجه سانتیگراد تا 105 درجه سانتیگراد

• تاییدیه های ایمنی:

تایید UL، 5000 VRMS برای 1 دقیقه، تایید CSA،

تاییدیه IEC/EN/DIN-EN 60747-5-5 VIORM = 1414 VPEAK

مشخصات قطعات هوانوردی:
