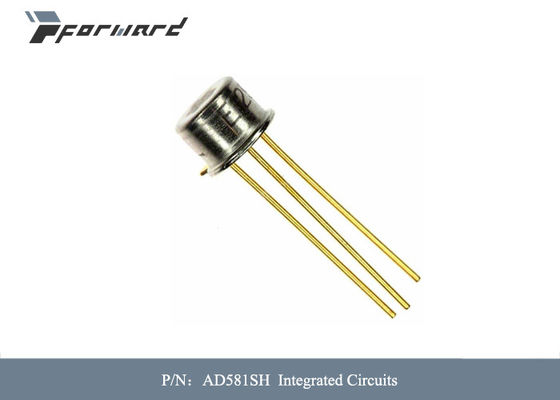

قطعات هوانوردی AD581SH مدارهای مجتمع ولتاژ خروجی (حداقل/ثابت) 10 ولت

قطعات هوانوردی AD581SH مدارهای مجتمع ولتاژ خروجی (حداقل/ثابت) 10 ولت


توضیحات قطعات هوانوردی:


AD581 یک مرجع ولتاژ شکاف باند 3 پین، جبران‌شده دما، یکپارچه و یکپارچه است که خروجی دقیق 10.00 ولت را از سطح ورودی تنظیم‌نشده از 12 ولت تا 30 ولت ارائه می‌کند. برش ویفر لیزری (LWT) برای برش هر دو حالت اولیه استفاده می‌شود. خطا در +25 درجه سانتیگراد و همچنین ضریب دما، منجر به عملکرد دقیق بالا می شود که قبلاً فقط در هیبریدهای گران قیمت یا ماژول های تنظیم شده در فر وجود داشت.تحمل خطای اولیه 5 میلی ولت و ضریب دمای تضمین شده 5 ppm/°C AD581L در یک مرجع ولتاژ یکپارچه موجود است.

طراحی مدار شکاف باند مورد استفاده در AD581 مزایای متعددی نسبت به تکنیک‌های دیود شکست زنر کلاسیک دارد.مهمتر از همه، برای دستیابی به دقت کامل و پایداری قابل توجه در سیستم های کم توان، به هیچ جزء خارجی نیاز نیست.علاوه بر این، مجموع جریان تغذیه به دستگاه، از جمله تقویت کننده بافر خروجی (که می تواند تا 10 میلی آمپر را تامین کند) معمولاً 750 میکروآمپر است.پایداری طولانی مدت طرح شکاف باند معادل دیودهای مرجع زنر انتخاب شده است.

AD581 برای استفاده به عنوان مرجع برای مبدل های دیجیتال به آنالوگ 8، 10 یا 12 بیتی (DAC) که نیاز به یک مرجع دقیق خارجی دارند، توصیه می شود.این دستگاه همچنین برای همه انواع مبدل‌های آنالوگ به دیجیتال (ADC) تا دقت 14 بیت، یا تقریب متوالی یا طرح‌های یکپارچه ایده‌آل است و به طور کلی می‌تواند عملکرد بهتری نسبت به آنچه توسط مراجع استاندارد ارائه می‌شود ارائه دهد.

AD581J، AD581K، و AD581L برای عملکرد از 0 درجه سانتیگراد تا 70 درجه سانتیگراد مشخص شده اند.AD581S، AD581T و AD581U برای محدوده -55 درجه سانتیگراد تا +125 درجه سانتیگراد مشخص شده اند.تمام گریدها در یک قوطی فلزی 3 پین TO-5 بسته بندی شده اند.

ویژگی های قطعات هوانوردی:

• برش لیزری هم دقت اولیه و هم ضریب دما منجر به خطاهای بسیار کم نسبت به دما بدون استفاده از اجزای خارجی می شود.AD581L دارای حداکثر انحراف از 10.000 ولت 7.25 ± میلی ولت از 0 درجه سانتیگراد تا 70 درجه سانتیگراد است، در حالی که AD581U حداکثر خطای کل 15 ± میلی ولت را بدون برش های خارجی از -55 درجه سانتیگراد تا +125 درجه سانتیگراد تضمین می کند.
• از آنجایی که برش لیزری بر روی ویفر قبل از جداسازی به تراشه‌های جداگانه انجام می‌شود، AD581 برای طراحان هیبریدی به دلیل سهولت استفاده، عدم وجود برش‌های خارجی مورد نیاز و عملکرد بالا بسیار ارزشمند است.
• AD581 همچنین می تواند در حالت زنر 2 پین کار کند تا یک مرجع دقیق 10 ولت تنها با یک مقاومت خارجی به منبع تغذیه تنظیم نشده ارائه کند.عملکرد در این حالت تقریباً برابر با پیکربندی استاندارد 3 پین است.
• طراحی مدار پیشرفته با استفاده از مفهوم شکاف باند به AD581 اجازه می دهد تا عملکرد کامل را با ولتاژ ورودی تنظیم نشده تا 13 ولت ارائه دهد. با یک مقاومت خارجی، دستگاه با منبع تغذیه کمتر از 11.4 ولت کار می کند. 5. AD581 در نسخه های موجود است. مطابق با MILSTD-883.برای مشخصات دقیق به دیتاشیت نظامی مراجعه کنید.

مشخصات قطعات هوانوردی:
