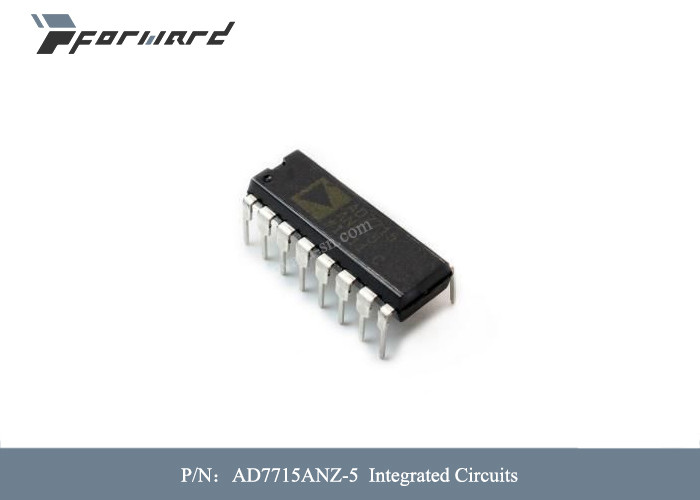

قطعات هوانوردی AD7715ANZ-5 مدارهای مجتمع دمای عملیاتی-40 درجه سانتی گراد ~ 85 درجه سانتی گراد

قطعات هوانوردی AD7715ANZ-5 مدارهای مجتمع دمای عملیاتی-40 درجه سانتی گراد ~ 85 درجه سانتی گراد

توضیحات قطعات هوانوردی:


AD7715 یک جلوی آنالوگ کامل برای کاربردهای اندازه گیری فرکانس پایین است.این قطعه می‌تواند سیگنال‌های ورودی سطح پایین را مستقیماً از مبدل بپذیرد و یک کلمه دیجیتال سریال را خروجی کند.از یک تکنیک تبدیل Σ-Δ برای تحقق حداکثر ۱۶ بیت بدون کدهای گمشده استفاده می کند.سیگنال ورودی به یک بخش جلویی بهره قابل برنامه ریزی اختصاصی مبتنی بر یک مدولاتور آنالوگ اعمال می شود.خروجی مدولاتور توسط یک فیلتر دیجیتال روی تراشه پردازش می شود.اولین بریدگی این فیلتر دیجیتال را می توان از طریق رجیستر کنترل روی تراشه برنامه ریزی کرد که امکان تنظیم قطع فیلتر و نرخ به روز رسانی خروجی را فراهم می کند.

AD7715 دارای یک ورودی آنالوگ دیفرانسیل و همچنین یک ورودی مرجع دیفرانسیل است.از یک منبع تغذیه (3 ولت یا 5 ولت) کار می کند.این می تواند محدوده سیگنال ورودی تک قطبی 0 تا 20 میلی ولت، 0 تا 80 میلی ولت، 0 ولت تا 1.25 ولت و 0 ولت تا 2.5 ولت را مدیریت کند. همچنین می تواند محدوده سیگنال ورودی دوقطبی ± 20 میلی ولت، ± 80 میلی ولت، ± ± را مدیریت کند. 1.25 V و ± 2.5 V. این محدوده های دوقطبی به ورودی منفی ورودی آنالوگ دیفرانسیل اشاره می کنند.بنابراین AD7715 تمام تهویه و تبدیل سیگنال را برای یک سیستم کانال تک انجام می دهد.

AD7715 برای استفاده در سیستم های هوشمند، میکروکنترلر یا مبتنی بر DSP ایده آل است.این دارای یک رابط سریال است که می تواند برای عملیات سه سیم پیکربندی شود.تنظیمات بهره، قطبیت سیگنال و انتخاب نرخ به روز رسانی را می توان در نرم افزار با استفاده از پورت سریال ورودی پیکربندی کرد.این قطعه شامل گزینه های خود کالیبراسیون و کالیبراسیون سیستم برای حذف خطاهای افزایش و جبران خطا در خود قطعه یا در سیستم است.

ساخت و ساز CMOS اتلاف انرژی بسیار کم را تضمین می کند و حالت خاموش شدن برق مصرف برق آماده به کار را تا 50 میکرووات معمولی کاهش می دهد.این قطعه در بسته بندی پلاستیکی دوگانه خطی (PDIP) 16 لید، عرض 0.3 اینچ، بسته طرح کوچک 0.3 اینچی (SOIC_W) و 16 لید TSSOP موجود است.

ویژگی های قطعات هوانوردی:

• AD7715 کمتر از 450 میکروآمپر جریان کل تغذیه را در منابع 3 ولت و کلاک اصلی 1 مگاهرتز مصرف می کند، که آن را برای استفاده در سیستم های کم مصرف ایده آل می کند.جریان آماده به کار کمتر از 10 µA است.
• ورودی بهره قابل برنامه ریزی به AD7715 اجازه می دهد تا سیگنال های ورودی را مستقیماً از یک استرین گیج یا مبدل بپذیرد و مقدار قابل توجهی از تهویه سیگنال را حذف کند.
• AD7715 برای کاربردهای میکروکنترلر یا پردازنده DSP با یک رابط سریال سه سیمه که تعداد خطوط اتصال را کاهش می دهد و تعداد کوپلرهای نوری مورد نیاز در سیستم های ایزوله را کاهش می دهد، ایده آل است.این بخش شامل رجیسترهای روی تراشه است که به نرم افزار امکان کنترل نرخ به روز رسانی خروجی، بهره ورودی، قطبیت سیگنال و حالت های کالیبراسیون را می دهد.
• این قطعه دارای مشخصات عملکرد ایستا عالی با 16 بیت بدون کدهای گمشده، دقت 0.0015 ± و نویز rms کم است.خطاهای نقطه پایانی و اثرات تغییر دما با گزینه های کالیبراسیون روی تراشه حذف می شوند که خطاهای مقیاس صفر و مقیاس کامل را حذف می کند.

مشخصات قطعات هوانوردی:
