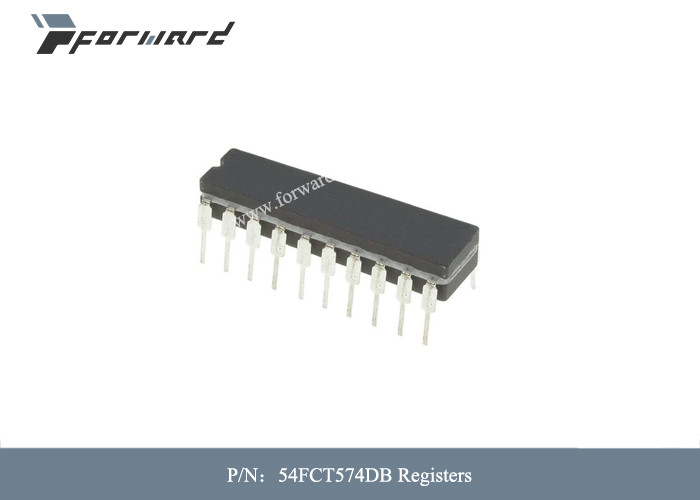

قطعات هوانوردی 54FCT574DB خروجی جریان بالا، کم 15 میلی آمپر، 48 میلی آمپر را ثبت می کند

               قطعات هواپیمایی 54FCT574DB رجیسترهای خروجی جریان بالا، پایین 15 میلی آمپر، 48 میلی آمپر

توضیحات قطعات هواپیمایی:


FCT574T یک رجیستر 8 بیتی است که با استفاده از فناوری پیشرفته CMOS دو فلزی ساخته شده است. این رجیسترها شامل هشت فلیپ فلاپ نوع D با کلاک بافر شده مشترک و کنترل خروجی بافر شده 3 حالته هستند. هنگامی که ورودی فعال سازی خروجی (OE) پایین باشد، هشت خروجی فعال می شوند. هنگامی که ورودی OE بالا باشد، خروجی ها در حالت امپدانس بالا قرار می گیرند. داده های ورودی که الزامات زمان راه اندازی و نگهداری ورودی های D را برآورده می کنند، در گذار از پایین به بالا ورودی کلاک به خروجی های Q منتقل می شوند.

ویژگی های قطعات هواپیمایی:

• درجه های Std.، A و C

• نشتی ورودی و خروجی کم ≤1 میکرو آمپر (حداکثر)

• سطوح توان CMOS

• سازگاری واقعی ورودی و خروجی TTL:

– VOH = 3.3 ولت (معمولی)

– VOL = 0.3 ولت (معمولی)

• خروجی های درایو بالا (-15 میلی آمپر IOH، 48 میلی آمپر IOL)

• مطابق با یا فراتر از مشخصات استاندارد JEDEC 18

• محصول مطابق با MIL-STD-883، کلاس B و DESC

لیست شده (دوگانه علامت گذاری شده)

• خروجی های غیرفعال در حالت خاموشی امکان "درج زنده" را فراهم می کنند

• موجود در بسته بندی های زیر:

– صنعتی: SOIC، QSOP

مشخصات قطعات هواپیمایی:
