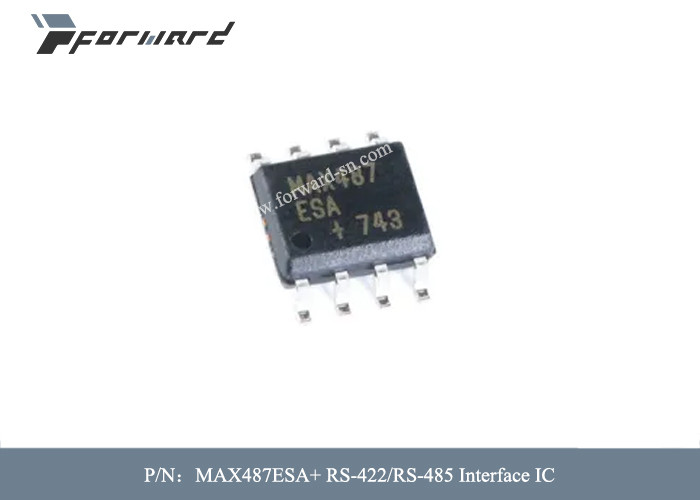

منبع آی سی فرستنده گیرنده 5 ولت MAX487ESA+ RS-485 RS-422

ولتاژ منبع تغذیه رابط آی سی قطعات هوانوردی MAX487ESA+ RS-422/RS-485 - حداکثر 5 ولت

توضیحات قطعات هوانوردی:

MAX481، MAX483، MAX485، MAX487–MAX491، و MAX1487 فرستنده‌های کم مصرف برای ارتباطات RS-485 و RS422 هستند.هر قسمت شامل یک درایور و یک گیرنده است.ویژگی‌های MAX483، MAX487، MAX488 و MAX489 درایورهای سرعت حرکت را کاهش می‌دهند که EMI را به حداقل می‌رساند و بازتاب‌های ناشی از کابل‌های نادرست قطع شده را کاهش می‌دهد، بنابراین امکان انتقال داده بدون خطا تا سرعت 250 کیلوبیت بر ثانیه را فراهم می‌کند.نرخ سرعت درایور MAX481، MAX485، MAX490، MAX491 و MAX1487 محدود نیست و به آنها اجازه می‌دهد تا حداکثر 2.5 مگابیت بر ثانیه ارسال کنند.

این فرستنده‌های گیرنده بین 120 میکروآمپر تا 500 میکروآمپر جریان تغذیه را هنگام تخلیه یا بارگیری کامل با درایورهای غیرفعال می‌کشند.علاوه بر این، MAX481، MAX483 و MAX487 دارای حالت خاموش شدن جریان کم هستند که در آن فقط 0.1 µA مصرف می کنند.همه قطعات از یک منبع تغذیه 5 ولت کار می کنند.

درایورها دارای جریان اتصال کوتاه محدود هستند و در برابر اتلاف بیش از حد توان توسط مدارهای خاموش کننده حرارتی که خروجی های درایور را در حالت امپدانس بالا قرار می دهد محافظت می شوند.ورودی گیرنده دارای یک ویژگی Fail-Safe است که خروجی منطقی بالایی را در صورتی که ورودی مدار باز باشد تضمین می کند.

MAX487 و MAX1487 دارای امپدانس ورودی گیرنده بار یک چهارم هستند که به حداکثر 128 فرستنده گیرنده MAX487/MAX1487 در اتوبوس اجازه می دهد.ارتباطات Full-Duplex با استفاده از MAX488–MAX491 به دست می آید، در حالی که MAX481، MAX483، MAX485، MAX487، و MAX1487 برای برنامه های نیمه دوبلکس طراحی شده اند.

امکاناتقطعات هوانوردی:

• * برای برنامه های کاربردی مقاوم به خطا
• MAX3430: ± 80 ولت ضد خطا، ایمن، 1/4
• بار واحد، +3.3 ولت، فرستنده و گیرنده RS-485
• MAX3440E–MAX3444E: ± 15 کیلو ولت دارای حفاظت ESD،
• ± 60 ولت محافظت شده در برابر خطا، 10 مگابیت در ثانیه، ایمن،
• فرستنده و گیرنده RS-485/J1708
• * برای برنامه های کاربردی با فضای محدود
• MAX3460–MAX3464: +5 ولت، ایمن، 20 مگابیت در ثانیه،
• فرستنده و گیرنده پروفیباس RS-485/RS-422
• MAX3362: +3.3 ولت، پرسرعت، RS-485/RS-422
• فرستنده گیرنده در بسته SOT23
• MAX3280E–MAX3284E: ± 15kV دارای حفاظت ESD،
• 52 مگابیت در ثانیه، +3V تا +5.5V، SOT23، RS-485/RS-422،
• گیرنده های واقعی بدون نقص
• MAX3293/MAX3294/MAX3295: 20 مگابیت در ثانیه، +3.3 ولت،
• فرستنده های SOT23، RS-485/RS-422
• * برای برنامه های کاربردی فرستنده گیرنده چندگانه
• MAX3030E–MAX3033E: ± 15 کیلو ولت دارای حفاظت ESD،
• +3.3V، فرستنده چهارگانه RS-422
• * برای برنامه های کاربردی ایمن
• MAX3080–MAX3089: ایمن، با سرعت بالا
• (10Mbps)، Slew-Rate-Limited RS-485/RS-422
• فرستنده و گیرنده
• * برای برنامه های کاربردی ولتاژ پایین
• MAX3483E/MAX3485E/MAX3486E/MAX3488E/
• MAX3490E/MAX3491E: +3.3 ولت برق، ± 15 کیلو ولت
• دارای ESD Protected، 12Mbps، Slew-Rate-Limited،
• گیرنده واقعی RS-485/RS-422

مشخصات فنیقطعات هوانوردی:
