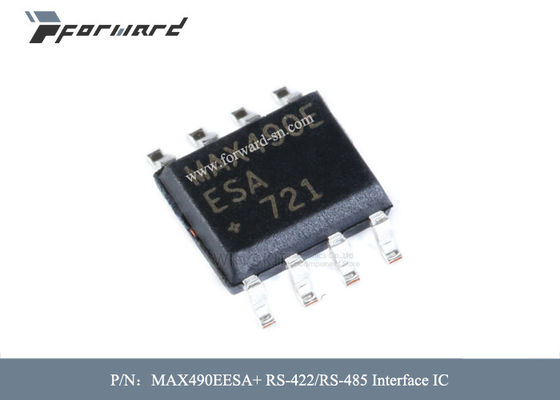

ولتاژ منبع تغذیه رابط آی سی MAX490EESA+ RS-422 RS485 - حداکثر 5 ولت

ولتاژ منبع تغذیه رابط آی سی قطعات هوانوردی MAX490EESA+ RS-422/RS-485 - حداکثر 5 ولت

توضیحات قطعات هوانوردی:

MAX481E، MAX483E، MAX485E، MAX487E– MAX491E، و MAX1487E فرستنده‌های کم مصرف برای ارتباطات RS-485 و RS-422 در محیط‌های سخت هستند.هر خروجی درایور و ورودی گیرنده در برابر شوک های تخلیه الکترواستاتیکی (ESD) ± 15 کیلو ولت، بدون لچاپ محافظت می شود.این قطعات شامل یک درایور و یک گیرنده می باشد.ویژگی‌های MAX483E، MAX487E، MAX488E و MAX489E درایورهای سرعت چرخش را کاهش می‌دهند که EMI را به حداقل می‌رساند و بازتاب‌های ناشی از کابل‌های نادرست قطع شده را کاهش می‌دهد، بنابراین امکان انتقال داده بدون خطا تا 250 کیلوبیت بر ثانیه را فراهم می‌کند.سرعت حرکت درایور MAX481E، MAX485E، MAX490E، MAX491E و MAX1487E محدود نیست و به آنها اجازه می‌دهد تا حداکثر 2.5 مگابیت بر ثانیه ارسال کنند.

این فرستنده و گیرنده ها هنگام تخلیه یا بارگیری کامل با درایورهای غیرفعال، کمتر از 120µA جریان تغذیه می گیرند (به راهنمای انتخابگر مراجعه کنید).علاوه بر این، MAX481E، MAX483E و MAX487E دارای حالت خاموش شدن جریان کم هستند که در آن فقط 0.5 µA مصرف می کنند.همه قطعات از یک منبع + 5 ولت کار می کنند.

درایورها دارای جریان اتصال کوتاه محدود هستند و در برابر اتلاف بیش از حد توان توسط مدارهای خاموش کننده حرارتی که خروجی های آنها را در حالت امپدانس بالا قرار می دهد محافظت می شوند.ورودی گیرنده دارای یک ویژگی Fail-Safe است که خروجی منطقی بالایی را در صورتی که ورودی مدار باز باشد تضمین می کند.

MAX487E و MAX1487E دارای امپدانس ورودی گیرنده بار یک چهارم هستند که اجازه می دهد تا 128 فرستنده گیرنده در گذرگاه وجود داشته باشد.MAX488E–MAX491E برای ارتباطات تمام دوبلکس طراحی شده اند، در حالی که MAX481E، MAX483E، MAX485E، MAX487E و MAX1487E برای برنامه های نیمه دوبلکس طراحی شده اند.برای برنامه‌هایی که به ESD حساس نیستند، MAX481، MAX483، MAX485، MAX487–MAX491 و MAX1487 سازگار با عملکرد pinand را ببینید.

امکاناتقطعات هوانوردی:

• * برای برنامه های کاربردی مقاوم به خطا
• MAX3430: ± 80 ولت ضد خطا، ایمن، 1/4
• بار واحد، +3.3 ولت، فرستنده و گیرنده RS-485
• MAX3440E–MAX3444E: ± 15 کیلو ولت دارای حفاظت ESD،
• ± 60 ولت محافظت شده در برابر خطا، 10 مگابیت در ثانیه، ایمن،
• فرستنده و گیرنده RS-485/J1708
• * برای برنامه های کاربردی با فضای محدود
• MAX3460–MAX3464: +5 ولت، ایمن، 20 مگابیت در ثانیه،
• فرستنده و گیرنده پروفیباس RS-485/RS-422
• MAX3362: +3.3 ولت، پرسرعت، RS-485/RS-422
• فرستنده گیرنده در بسته SOT23
• MAX3280E–MAX3284E: ± 15kV دارای حفاظت ESD،
• 52 مگابیت در ثانیه، +3V تا +5.5V، SOT23، RS-485/RS-422،
• گیرنده های واقعی بدون نقص
• MAX3293/MAX3294/MAX3295: 20 مگابیت در ثانیه، +3.3 ولت،
• فرستنده های SOT23، RS-485/RS-422
• * برای برنامه های کاربردی فرستنده گیرنده چندگانه
• MAX3030E–MAX3033E: ± 15 کیلو ولت دارای حفاظت ESD،
• +3.3V، فرستنده چهارگانه RS-422
• * برای برنامه های کاربردی ایمن
• MAX3080–MAX3089: ایمن، با سرعت بالا
• (10Mbps)، Slew-Rate-Limited RS-485/RS-422
• فرستنده و گیرنده
• * برای برنامه های کاربردی ولتاژ پایین
• MAX3483E/MAX3485E/MAX3486E/MAX3488E/
• MAX3490E/MAX3491E: +3.3 ولت برق، ± 15 کیلو ولت
• دارای ESD Protected، 12Mbps، Slew-Rate-Limited،
• گیرنده واقعی RS-485/RS-422

مشخصات فنیقطعات هوانوردی:
