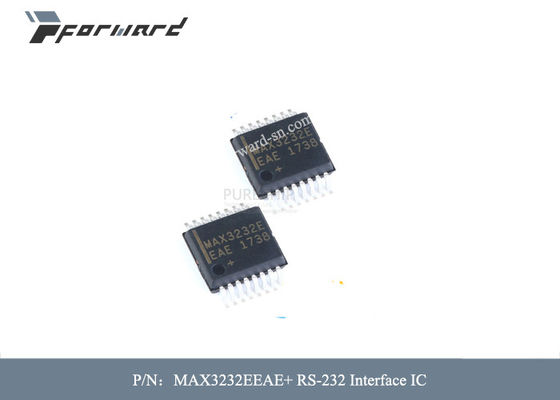

MAX3232EEAE+ RS-232 Aviation Parts ولتاژ منبع تغذیه آی سی - حداکثر 5.5 ولت

قطعات هوانوردی MAX3232EEAE+ RS-232 رابط آی سی ولتاژ منبع تغذیه - حداکثر 5.5 ولت

توضیحات قطعات هوانوردی:

دستگاه‌های واسط ارتباطی MAX3222E/MAX3232E/MAX3237E/MAX3241E/MAX3246E +3.0V EIA/TIA-232 و V.28/V.24 دارای مصرف انرژی کم، قابلیت‌های سرعت داده بالا، و افزایش تخلیه الکترواستاتیکی (ESD) هستند. حفاظت.ساختار پیشرفته ESD از تمام خروجی‌های فرستنده و ورودی‌های گیرنده تا 15 ± کیلوولت با استفاده از تخلیه هوای 1000-4-2 IEC، 8 ± با استفاده از تخلیه تماس IEC 1000-4-2 (±9 کیلوولت برای MAX3246E) و ± 15 کیلو ولت با استفاده از انسان محافظت می‌کند. مدل بدنه.پایه های منطقی و ورودی/خروجی گیرنده MAX3237E مطابق با استانداردهای بالا محافظت می شوند، در حالی که پایه های خروجی فرستنده با استفاده از مدل بدن انسان تا 15 ± کیلوولت محافظت می شوند.

یک مرحله خروجی فرستنده کم افت انحصاری عملکرد واقعی RS-232 را از منبع تغذیه +3.0 ولت تا 5.5 + ولت با استفاده از پمپ شارژ دوگانه داخلی ارائه می دهد.پمپ شارژ فقط به چهار خازن کوچک 0.1μF برای کار از منبع تغذیه +3.3V نیاز دارد.هر دستگاه عملکرد با سرعت داده 250 کیلوبیت بر ثانیه را در حالی که سطوح خروجی RS-232 را حفظ می کند، تضمین می کند.MAX3237E عملکرد با سرعت 250 کیلوبیت در ثانیه در حالت عملکرد عادی و 1 مگابیت در ثانیه در حالت عملکرد MegaBaud™ را تضمین می کند، در حالی که سطوح خروجی مطابق با RS-232 را حفظ می کند.

MAX3222E/MAX3232E دارای دو گیرنده و دو فرستنده است.MAX3222E دارای حالت خاموش شدن 1μA است که مصرف انرژی را در سیستم های قابل حمل با باتری کاهش می دهد.گیرنده‌های MAX3222E در حالت خاموش شدن فعال می‌مانند و امکان نظارت بر دستگاه‌های خارجی را فراهم می‌کنند در حالی که تنها 1μA جریان تغذیه مصرف می‌کنند.MAX3222E و MAX3232E به ترتیب پین، بسته بندی و از نظر عملکردی با MAX242 و MAX232 استاندارد صنعتی سازگار هستند.

MAX3241E/MAX3246E پورت های سریال کامل (سه درایور/پنج گیرنده) هستند که برای رایانه های نوت بوک و ساب نوت بوک طراحی شده اند.MAX3237E (پنج درایور / سه گیرنده) برای برنامه های جانبی که به انتقال سریع داده نیاز دارند ایده آل است.این دستگاه‌ها دارای حالت خاموشی هستند که در آن همه گیرنده‌ها فعال می‌مانند، در حالی که فقط 1μA (MAX3241E/MAX3246E) یا 10nA (MAX3237E) مصرف می‌کنند.

MAX3222E، MAX3232E، و MAX3241E در بسته های SO، SSOP، TQFN و TSSOP صرفه جویی در فضا موجود هستند.MAX3237E در بسته بندی SSOP ارائه می شود.MAX3246E در بسته بندی UCSP™ بسیار کوچک 6×6 ارائه می شود.

امکاناتقطعات هوانوردی:

• برای برنامه های کاربردی با فضای محدود
• • MAX3228E/MAX3229E: ± 15 کیلوولت ESD محافظت شده،
• گیرنده های 2.5+ تا 5.5+ ولت، RS-232 در UCSP
• برای برنامه های کابل داده ولتاژ پایین یا کابل داده
• • MAX3380E/MAX3381E: +2.35V تا +5.5V، 1μA،
• فرستنده گیرنده 2Tx/2Rx، RS-232 با 15 ± کیلوولت
• • I/O و پین های منطقی محافظت شده با ESD

مشخصات فنیقطعات هوانوردی:
