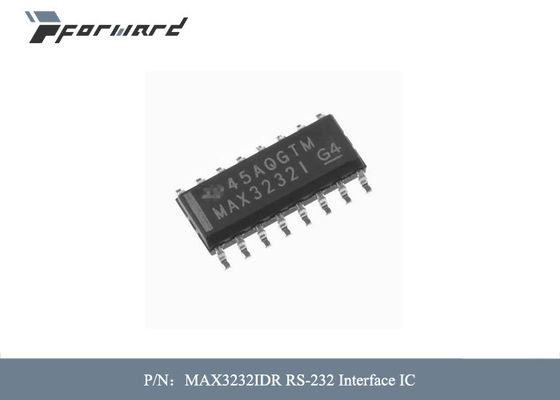

ولتاژ منبع تغذیه آی سی رابط MAX3232IDR RS-232 - حداکثر 5.5 ولت

قطعات هوانوردی MAX3232IDR RS-232 رابط ولتاژ منبع تغذیه آی سی - حداکثر 5.5 ولت

توضیحات قطعات هوانوردی:

دستگاه MAX3232 از دو درایور خط، دو گیرنده خط، و یک مدار پمپ شارژ دوگانه با ترمینال حفاظتی ESD ± 15 کیلو ولت به ترمینال (ترمینال های اتصال به پورت سریال، از جمله GND) تشکیل شده است.این دستگاه الزامات TIA/EIA-232-F را برآورده می کند و رابط الکتریکی بین یک کنترل کننده ارتباطی ناهمزمان و کانکتور پورت سریال را فراهم می کند.پمپ شارژ و چهار خازن خارجی کوچک اجازه کار از یک منبع 3 ولت تا 5.5 ولت را می دهند.دستگاه ها با نرخ سیگنال دهی تا 250 کیلوبیت بر ثانیه و حداکثر 30-V/μs نرخ حرکت خروجی درایور کار می کنند.

امکاناتقطعات هوانوردی:

• • RS-232 باس ترمینال حفاظت esd بیش از حد
• 15± کیلوولت با استفاده از مدل بدن انسان (HBM)
• • مطابق یا فراتر از الزامات TIA/
• استانداردهای EIA-232-F و ITU V.28
• • با منبع 3-V تا 5.5-V VCC کار می کند
• • تا 250 کیلوبیت بر ثانیه کار می کند
• • دو راننده و دو گیرنده
• • جریان تغذیه کم: 300 μA معمولی
• • خازن های خارجی: 4 × 0.1 μF
• • ورودی منطقی 5 ولت با منبع تغذیه 3.3 ولت را می پذیرد
• • دستگاه‌های سازگار با پایانه‌های پرسرعت جایگزین (1 مگابیت بر ثانیه)
• - SN65C3232 (-40 درجه سانتی گراد تا 85 درجه سانتی گراد)
• – SN75C3232 (0°C تا 70°C)

مشخصات فنیقطعات هوانوردی:
