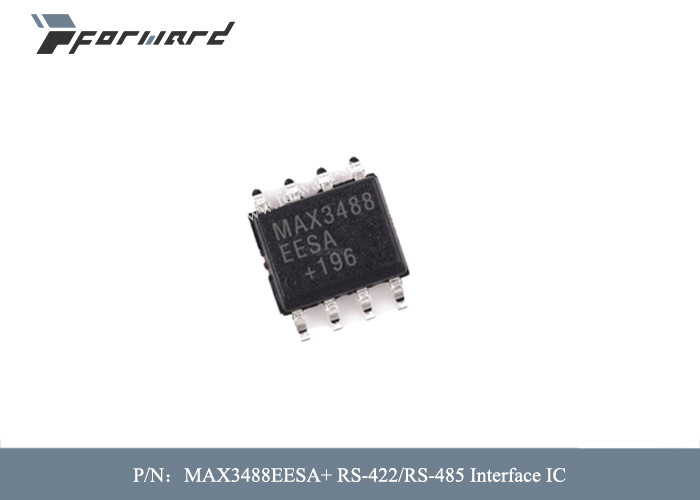

MAX3488EESA+ Aviation Parts RS-422 RS-485 Supply 3.3V

ولتاژ تغذیه قطعات هوانوردی MAX3488EESA+ RS-422/RS-485 - حداکثر 3.3 ولت

توضیحات قطعات هوانوردی:

دستگاه‌های خانواده MAX3483E (MAX3483E/MAX3485E/MAX3486E/MAX3488E/MAX3490E/MAX3491E) دارای فرستنده‌های ±15kV ESD محافظت شده، +3.3V، فرستنده کم‌مصرف برای ارتباطات RS-442 و RS-425 هستند.هر دستگاه شامل یک درایور و یک گیرنده است.MAX3483E و MAX3488E دارای درایورهایی با سرعت محدود هستند که EMI را به حداقل می‌رساند و بازتاب‌های ناشی از کابل‌های نادرست قطع شده را کاهش می‌دهد و امکان انتقال داده بدون خطا با سرعت داده تا 250 کیلوبیت بر ثانیه را فراهم می‌کند.MAX3486E با نرخ سرعت محدود تا 2.5 مگابیت بر ثانیه ارسال می کند.MAX3485E، MAX3490E، و MAX3491E با حداکثر سرعت 12 مگابیت در ثانیه ارسال می کنند.

همه دستگاه ها دارای حفاظت تخلیه الکترواستاتیکی (ESD) تقویت شده هستند.تمام خروجی های فرستنده و ورودی های گیرنده با استفاده از تخلیه هوای شکاف IEC 1000-4-2 ± 15 کیلو ولت، با استفاده از تخلیه تماس IEC 1000-4-2 ± 8 کیلو ولت و با استفاده از مدل بدن انسان ± 15 کیلو ولت محافظت می شوند.

درایورها دارای جریان اتصال کوتاه محدود هستند و در برابر اتلاف بیش از حد توان توسط مدارهای خاموش کننده حرارتی که خروجی های درایور را در حالت امپدانس بالا قرار می دهد محافظت می شوند.ورودی گیرنده دارای ویژگی ایمن خرابی است که خروجی منطقی بالایی را در صورتی که هر دو ورودی مدار باز باشند تضمین می کند.

MAX3488E، MAX3490E و MAX3491E دارای ارتباط فول دوبلکس هستند، در حالی که MAX3483E، MAX3485E و MAX3486E برای ارتباطات نیمه دوبلکس طراحی شده اند.

امکاناتقطعات هوانوردی:

• ● حفاظت ESD برای پین های ورودی/خروجی RS-485
• • ±15kV—مدل بدن انسان
• • ±8kV—IEC 1000-4-2، تخلیه تماس
• • ±15kV—IEC 1000-4-2، تخلیه شکاف هوا
• ● از یک منبع +3.3 ولت کار کنید— بدون نیاز به پمپ شارژ
• ● سازگار با +5V منطق
• ● نرخ داده 12 مگابیت بر ثانیه تضمینی (MAX3485E/MAX3490E/MAX3491E)
• ● Slew-Rate Limited برای انتقال داده بدون خطا (MAX3483E/MAX3488E)
• ● حالت خاموش شدن جریان کم 2nA (MAX3483E/MAX3485E/MAX3486E/MAX3491E)
• ● محدوده ولتاژ ورودی -7 تا +12 ولت حالت معمولی
• ● نسخه های Full-Duplex و Half-Duplex موجود است
• ● Pinout 75176 استاندارد صنعتی (MAX3483E/MAX3485E/MAX3486E)
• ● محدودیت جریان و خاموش شدن حرارتی برای حفاظت از اضافه بار راننده

مشخصات فنیقطعات هوانوردی:
