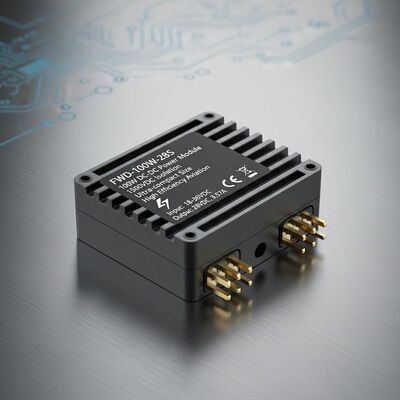

ماژول برق FWD-100W-28S سری 100W DC-DC با جداسازی 1500VDC و اندازه فوق کمپکت برای کاربردهای هوایی با کارایی بالا
| محل منبع | چین |
|---|---|
| نام تجاری | Forward |
| شماره مدل | سری FWD-100W-48S |
| مقدار حداقل تعداد سفارش | 1 |
| زمان تحویل | 5-8 روز کاری |
| شرایط پرداخت | L/C، T/T |
| قابلیت ارائه | 10000/سال |
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.
xجزئیات محصول
| ورودی (VDC) | 36 تا 75 ولت | اندازه | 35.4 × 25.1 × 12.7 میلی متر |
|---|---|---|---|
| چرخه دمای | -55 ℃ + 125 ℃، 10 بار | وزن | 31 گرم |
| روش خنک کننده | همرفت، خنک کننده هوای اجباری، هدایت | حفاظت | ضد رطوبت، ضد اسپری نمک، ضد قالب |
| برجسته کردن | 1500VDC ماژول برق جداکننده DC-DC,ماژول برق هواپیمایی بسیار فشرده,کارایی بالا 90.5٪ 1/16 سری قدرت برک,Ultra-compact Size Aviation Power Module,High Efficiency 90.5% 1/16 BRICK POWER SERIES |
||
توضیحات محصول

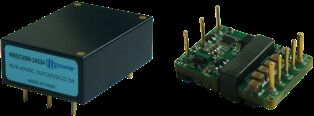

FWD-100W-48S سری 1/16 BRICK POWER SERIES 60W ماژول برق DC-DC
ویژگی های کلیدی
- بهره وری بالا: 90.5 درصد
- حداکثر قدرت خروجی: تا 100W
- جداسازی ورودی/خرید: 1500VDC
- اندازه فوق فشرده: 35.4 * 25.1 * 12.7 میلی متر
- قابلیت اطمینان بالا: بدون خازن های الکترولیتی داخلی آلومینیوم و تانتالوم
- حفاظت از جریان بیش از حد، ولتاژ بیش از حد و مدار کوتاه
- کاربرد: تحقیقات نظامی، کنترل صنعتی، رادار، کنترل آتش، موشک حمل، سیستم های ارتباطی
مشخصات مدل
| مدل | ورودی (VDC) | خروجی (VDC) | جریان خروجی | Ripple Vp-p | کارایی | اندازه |
|---|---|---|---|---|---|---|
| WBDC100W-48S05 | 36 تا 75 ولت | 5 ولت | 16A | 80mV | 88 درصد | 35.4*25.1*127 |
| WBDC100W-48S12 | 36 تا 75 ولت | 12 ولت | 8.33A | 100mV | 89.5 درصد | 35.4*25.1*127 |
| WBDC100W-48S15 | 36 تا 75 ولت | 15 ولت | 6.66A | 100mV | 90.5 درصد | 35.4*25.1*127 |
| WBDC100W-485S24 | 36 تا 75 ولت | 24 ولت | 4.16A | 150mV | 89 درصد | 35.4*25.1*127 |
| WBDC100W-48S28 | 36 تا 75 ولت | 28 ولت | 3.57A | 150mV | 89 درصد | 35.4*25.1*127 |
ملاحظات مهم
تمام داده ها در دمای +25 درجه سانتیگراد آزمایش می شوند، مگر اینکه مشخص شود، در حالت ورودی/خرید نامی، بار کامل و بار مقاومت خالص.
براي نيازمندي هاي خروجي ولتاژ سفارشي با ما تماس بگيريد.
مدل هایی که "N" postfix دارند نشان دهنده منطق منفی، پیکربندی فلنج-R هستند.
قوانین نامگذاری پسوند به علاوه M (فعال سازی 55 درجه): N-R-M
پارامترهای ورودی
| پارامتر ورودی | یادآوری | دقیقه | نمادین | مکس | واحد |
|---|---|---|---|---|---|
| محدوده ولتاژ ورودی | 48Vin | 36 | 48 | 75 | VDC |
| ولتاژ افزایشی ورودی | گذرا (1s) | 80 | VDC | ||
| ولتاژ رو روشن کن | 33.6 | VDC | |||
| ولتاژ رو خاموش کن | 33.1 | VDC | |||
| هیچ جریان ورودی بار | خروجی بدون بار 24Vin | 110 | mA | ||
| فیلتر کردن ورودی/خرید | نوع π | چند سطح | |||
| منطق را فعال کنید | منطق مثبت: قدرت در (فعال کردن پین باز) ، قدرت خاموش (فعال کردن پین کوتاه) منطق منفی: قدرت خاموش (فعال کردن پین باز) ، قدرت روشن (فعال کردن پین کوتاه) |
||||
مشخصات عمومی
| مشخصات عمومی | یادآوری | دقیقه | نمادین | مکس | واحد |
| ورودی/خرید | 1500 | VDC | |||
| ولتاژ عایق بندی | |||||
| ورودی/پوشش بیرونی | 1500 | VDC | |||
| تولید/پوشش بیرونی | 500 | VDC | |||
| مقاومت عایق بندی | دی سی500 ولت | 100 | MΩ | ||
| فرکانس تغییر | 200 | 320 | 400 | Khz | |
| دمای کار | -40 | 100 | °C | ||
| ذخیره سازی دما | -55 | 125 | °C | ||
| خواص محافظ | ضد رطوبت، ضد اسپری نمک و ضد قالب | ||||
| ابعاد بیرونی | 35.4 × 25. 1 × 127(L ×W ×H) | mm | |||
| روش خنک کننده | کنوکشن، خنک سازی با هوای اجباری، هدایت | ||||
| وزن | 31 | g | |||
| پروژه تست | روش | حالت آزمایش | درجه صنعتی | رتبه نظامی |
|---|---|---|---|---|
| بازرسی بصری داخلی | GJB548B، 2017.1 | 100 درصد | 100 درصد | |
| نگهداری در دمای بالا | GJB150.3A | +125°C، 48 ساعت | 100 درصد | |
| نگهداری در دمای پایین | GJB150.3A | -55 درجه سانتیگراد، 48 ساعت | 100 درصد | |
| چرخه دما | GJB548B، 1010.1 | -55+125 درجه سانتیگراد، 10 برابر | 100 درصد | |
| آزمایش ولتاژ متوسط | - | Tc = +25°C | 100 درصد | |
| سوختگی | Tc = +85°C، 48 ساعت | چک تصادفی | 100 درصد | |
| آزمون الکتریکی نهایی | مشخصات محصول | -40°C، +25°C، +85°C (Tc) | 100 درصد | 100 درصد |
| بازرسی بصری خارجی | GJB548B، 2009.1 | 100 درصد | 100 درصد |
ابعاد فیزیکی
اندازه: 33.2mm (طول) * 22.8mm (عرض) * 9.1mm (ارتفاع)
پیکربندی پین
| پین | نماد | عملکرد |
|---|---|---|
| 1 | ...وی | ورودی منفی |
| 2 | EN | انتهای کنترل |
| 3 | Vi+ | ورودی مثبت |
| 4 | VO+ | محصول مثبت |
| 5 | S+ | حسگر آخر مثبت |
| 6 | تراش | پایان تنظیم ولتاژ |
| 7 | .... | حسگر آخر منفی |
| 8 | -نه. | خروجی منفی |
