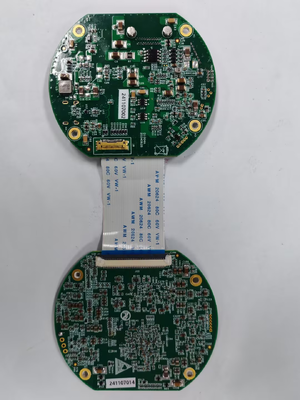

یک برد پردازش تصویر مقرون به صرفه FWD-RK3588، دارای یک CPU 8 هسته ای 64 بیتی با فرکانس ساعت تا 2.4 گیگاهرتز
| محل منبع | چین |
|---|---|
| نام تجاری | Forward |
| شماره مدل | FWD-RK3588 |
| مقدار حداقل تعداد سفارش | 1 |
| زمان تحویل | 5-8 روز کاری |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 10000 در سال |
جزئیات محصول
| برجسته کردن | صفحه تصویربرداری حرارتی RK3588,8-core 64-bit CPU یک منظره,2کارت پردازش تصویر ۴ گیگاهرتز |
||
|---|---|---|---|
توضیحات محصول
یک صفحه پردازش تصویر RK3588 مقرون به صرفه، با یک پردازنده ۸ هسته ای ۶۴ بیتی با فرکانس ساعت تا ۲٫۴ گیگاهرتز برای دوربین های مادون قرمز / تصاویر حرارتی
خلاصه ی محصول
این محصول یک صفحه پردازش تصویر جاسازی شده با پردازنده Rockchip RK3588 است که عمدتاً از دو جزء تشکیل شده است: یک صفحه پردازش هسته ای (SoM) و یک صفحه حامل رابط.RK3588 پردازنده پیشرفته نسل بعدی Rockchip است، با استفاده از یک گره فرآوری پیشرفته 8nm ساخته شده است. دارای یک پردازنده 64 بیتی 8 هسته ای با سرعت ساعت اصلی تا 2.4GHz است. پردازنده یک پردازنده شتاب دهنده هوش مصنوعی داخلی NPU را ادغام می کند،ارائه 6 TOPS از قدرت محاسباتی و پشتیبانی از چارچوب های یادگیری عمیق اصلی.
کارت پردازش تصویر سه رابط ورودی ویدئویی را از جمله دو رابط MIPI CSI و یک رابط ویدئویی دیجیتال BT.1120 ادغام می کند که امکان ضبط ویدئوی چند منبع با وضوح بالا را فراهم می کند.مجهز به رابط های ارتباطی فراوان در هواپیما، این کارت انتقال داده های ویدیویی پایدار و کارآمد را برای پاسخگویی به الزامات سیستم های دید جاسازی شده با عملکرد بالا به دست می آورد.این محصول سازگاری درایور اصلی را تحت محیط لینوکس (Ubuntu RootFS) تکمیل کرده است.، اجازه می دهد تا کاربران به طور مستقیم به توسعه لایه برنامه ادامه دهند.
درخواست ها
پس از استقرار برنامه های کاربردی مختلف یا برنامه های نرم افزاری الگوریتمی، یک صفحه پردازش تصویر می تواند به عنوان یک جزء اصلی ادغام شده در دستگاه هایی مانند جستجوگرها، پوشها،و گیمبالهای اپتوالکترونیک، تسهیل مشاهده هدف، هدف گذاری و شناسایی.
ویژگی های کلیدی
- پشتیبانی از ورودی رابط دوربین MIPI CSI، که امکان جمع آوری داده های سنسور تصویر را فراهم می کند.
- پشتیبانی از ورودی رابط ویدیویی دیجیتال BT.1120، که امکان اتصال به منابع ویدیویی دیجیتال با وضوح بالا را فراهم می کند.
- قابلیت های ارتباطی سریال را فراهم می کند؛
- قابلیت های ارتباطی شبکه را فراهم می کند.
- دارای یک محیط زمان اجرای انتخابی هوش مصنوعی با معماری سه هسته ای و 6 TOPS از قدرت محاسباتی است که از دقت های مختلف داده از جمله INT4 ، INT8 ، INT16 ، FP16 ، BF16 ،و TF32;
- پشتیبانی از کدگذاری در فرمت هایی مانند H.265 و H.264.
پیکربندی سخت افزار اصلی
| پیکربندی | مشخصات |
|---|---|
| پردازنده | Rockchip RK3588: معماری 64 بیتی اکتا هسته ای بزرگ.LITTLE (4 × Cortex-A76 + 4 × Cortex-A55) |
| NPU | 6 قدرت محاسباتی TOPS، معماری سه هسته ای، پشتیبانی از INT4/INT8/INT16/FP16/BF16/TF32. |
| GPU | ARM Mali-G610 MC4، OpenGL ES 1.1/2.0/3.1/3.2"ولکان ۱/۱"2، OpenCL 1.1/1.2/2.0، ماژول شتاب تصویر دو بعدی با کارایی بالا |
| فضای ذخیره سازی را گسترش دهید | اسلات کارت اس دی استاندارد، تا 128 گیگابایت پشتیبانی می کند. |
| رم | 8GB LPDDR4X |
| ذخیره سازی داخلی | 64GB eMMC |
| رابط کاربری با سرعت بالا | از PCIe 3.0 / PCIe 2.0 / SATA 3.0 / Type-C / USB 3.1 / USB 2 پشتیبانی می کند0 |
| چند رسانه ای | پشتیبانی از رمزگشایی ویدئویی H.265/H.264/AV1/VP9/AVS2، تا 8K در 60 FPS پشتیبانی از کدگذاری ویدئویی H.264/H.265، تا 8K در 30 FPS |
رابط های سخت افزاری
| رابط | هیئت مدیره | مشخصات | توضیحات |
|---|---|---|---|
| صفحه پردازنده اصلی | ورودی ویدیو | 1×MIPI CSI | چهار خط |
| 1×BT1120 | ویدیوی HD موازی | ||
| پورت سریال | 4× UART (سطح TTL، 3.3V) |
1x RK3588 Debug Interface 1x رابط ارتباطی RK3588 1x Debug Interface (با RK3588 Debug Interface به اشتراک گذاشته می شود؛ استفاده متقابل) 2x رابط های ارتباطی MCU |
|
| صفحه گيرنده رابط | منبع برق | DC12V | رابط برق |
| ورودی ویدیو | 1×MIPI CSI | دو خط | |
| خروجی شبکه | 1×ایثرنت | گيگابيت سازگاري | |
| USB | 1×USB2.0 | پورت مایکرو USB | |
| پورت سریال | 2×RS422 | رابط های ارتباطی MCU | |
| 1×UART | رابط ارتباطی UART میکروکنترلر (سطح TTL، 3.3V) | ||
| موتور | رابط راننده موتور | خروجی موتور: 5V/1A | |
| فن | 12 ولت | خروجی درایو فن: 12V/2A | |
| دانلود | SWD | رابط دانلود MCU |
مشخصات تخته
ابعاد نصب (برای مرجع): قطر 70 میلی متر، ارتفاع 17.2 میلی متر (به استثنای کانکتورها). یک نمودار طرحی ابعاد صفحه در شکل 1 نشان داده شده است.رابط های سخت افزاری در شکل 2 نشان داده شده است.
سازگاری با محیط زیست
دمای کار: -40°C تا +60°C
پشتیبانی از توسعه نرم افزار
این محصول نه تنها یک پلت فرم هیردردرد با عملکرد بالا را ارائه می دهد بلکه همچنین به کاربران پشتیبانی جامع از نرم افزار درایور سطح پایین را ارائه می دهد.با هدف کمک به آنها در توسعه سریع برنامه ها و ادغام الگوریتم ها، در نتیجه زمان عرضه محصول را کوتاه می کند.
نرم افزار درایور
این محصول سازگاری و تأیید تمام درایورهای اصلی محیطی مبتنی بر سیستم لینوکس (که به طور پیش فرض با سیستم فایل اوبونتو مجهز است) را تکمیل کرده است.کاربران نیازی به نگرانی در مورد درایورهای سطح پایین ندارند و می توانند به طور مستقیم توسعه لایه برنامه را با استفاده از تماس های استاندارد سیستم انجام دهند..
-
درایور پردازنده اصلی:تنظیم کنترل کننده های مدیریت برق، ساعت، وقفه و DMA از RK3588، اطمینان از برنامه ریزی کارآمد قدرت محاسباتی CPU و NPU.
-
درایورهای ورودی ویدیو:
-
راننده MIPI:رابط دوربین MIPI CSI-2 و سنسورهای تصویر، پشتیبانی از جمع آوری داده های تصویر دوربین.
-
BT.1120 راننده:تراشه گیرنده ویدئویی دیجیتال را برای فعال کردن جمع آوری داده های ویدئویی از طریق رابط BT.1120 سازگار کرد.
-
-
درایور رابط شبکه:اَدپتیو گیگابیت اِترنت، پشتیبانی از جریان ویدئوی شبکه ای (RTSP) و کنترل فرمان از راه دور.
-
درایورهای رابط ارتباطی:رابط های داخلی سازگار مانند UART، I2C و GPIO. کاربران می توانند به طور مستقیم کنترل و تعامل داده ها را با دستگاه های خارجی از طریق عملیات فایل یا تماس های سیستم به دست آورند.
ضبط ویدیو
این صفحه دو نوع رابط ورودی ویدئویی را برای پاسخگویی به الزامات اتصال سنسورهای مختلف ادغام می کند:
-
ورودی ویدیوی دیجیتال MIPI:یک رابط استاندارد V4L2 را فراهم می کند. کاربران می توانند داده های قاب تصویر را از طریق تماس های سیستم استاندارد مانند
بازو.... -
BT.1120 ورودی ویدیوی دیجیتال:یک رابط یکپارچه دستگاه ویدئویی به لایه برنامه از طریق چارچوب V4L2 فراهم می کند و پردازش نرم افزار یکپارچه را تسهیل می کند.
استفاده از الگوریتم
یک NPU معماری سه هسته ای را ادغام می کند که از عملیات هیبریدی INT4/INT8/INT16/FP16 پشتیبانی می کند و به راحتی وظایف دید پیچیده مانند تشخیص اشیاء، طبقه بندی و ردیابی را مدیریت می کند.API زمان اجرا RKNN را فراهم می کند، که مسئول بارگذاری مدل های RKNN، مدیریت ورودی / خروجی و اجرای محاسبات استنتاج در NPU است.
برای کمک به کاربران برای شروع سریع، ما نمونه های الگوریتم اجرا را ارائه می دهیم. کاربران می توانند به منطق پیاده سازی مراجعه کنند (توجه: نمونه ها فقط به عنوان راهنمای مهندسی عمل می کنند؛ما مسئول عملکرد یا اثربخشی خود الگوریتم ها نیستیم):
-
شناسایی اشیاء:نمونه ای از استقرار YOLOv5 را ارائه می دهد که می تواند به طور مستقیم تشخیص شی در زمان واقعی در جریان ویدیویی ضبط شده و جعبه ها و دسته های محدودی خروجی را انجام دهد.
-
ردیابی اشیاء:یکپارچه سازی مثال های الگوریتم ردیابی مربوطه، به کاربران اجازه می دهد کنترل حلقه بسته بر اساس داده های فاصله اشتباه را به دست آورند.
-
ادغام با جریان های ویدئویی:برنامه مثال نشان می دهد که چگونه برای تغذیه فریم های تصویر به NPU برای نتیجه گیری،و نتایج استنتاج (مانند جعبه های محدودی) را از طریق عملکرد OSD (On-Screen Display) بر روی ویدیوی خروجی قرار دهید، شکل دادن به یک حلقه بسته کامل از انتهای تا انتهای.
لیست چک تحویل محصول
| نه | ماده | تعداد سال |
|---|---|---|
| 1 | کارت پردازش تصویر | 1 مجموعه |
| 2 | آبگرمکن | 1 عدد |
| 3 | کابل برق | 1 مجموعه |
| 4 | کابل های رابط ارتباطی | |
| 5 | کابل ورودی ویدیو | |
| 6 | کابل خروجی ویدیو (شبکه) | 1 عدد |
| 7 | کابل رابط فن | 1 پی سی |
| 8 | راهنمای کاربری | 1 |
| 9 | گواهی سازگاری | 1 |
