برد پردازش تصویر FWD-2.0 RK3588 با رمزگذاری ویدئو 8K 6 TOPS NPU و ورودی ویدئوی دو کاناله برای دوربین های مادون قرمز
| محل منبع | چین |
|---|---|
| نام تجاری | Forward |
| شماره مدل | FWD-2.0 RK3588 |
| مقدار حداقل تعداد سفارش | 1 |
| زمان تحویل | 5-8 روز کاری |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 10000 در سال |
جزئیات محصول
| برجسته کردن | صفحه پردازش تصویر RK3588,صفحه کدگذاری ویدیو 8K,صفحه ورودی ویدئویی دوربین مادون قرمز |
||
|---|---|---|---|
توضیحات محصول
FWD-2.0 RK3588 صفحه پردازش تصویر مقرون به صرفه
تخته پردازش تصویر جاسازی شده برای دوربین های مادون قرمز / تصویرگرهای حرارتی
خلاصه ی محصول
این صفحه پردازش تصویر جاسازی شده 70 × 70 × 17 میلی متر اندازه دارد و شامل یک صفحه اصلی پردازنده اصلی (SOM) و یک صفحه حامل پردازش تصویر است.صفحه اصلی دارای پردازنده اصلی Rockchip RK3588 ساخته شده بر روی یک فرآیند LP 8nm است.، با یک پردازنده 64 بیتی هشت هسته ای بر اساس معماری Cortex-A76 + A55 و فرکانس اصلی تا 2.4GHz.این یک NPU هوش مصنوعی را که قادر به ارائه قدرت محاسباتی 6 TOPS است، ادغام می کند و از چارچوب های یادگیری عمیق اصلی پشتیبانی می کند..
این برد ورودی های دو کانال را برای ویدئو دیجیتال SDI و ویدئو آنالوگ PAL ادغام می کند ، در حالی که از هر دو خروجی ویدئو SDI و ویدئو شبکه پشتیبانی می کند.امکان انتقال داده های ویدیویی پایدار و کارآمد برای سیستم های دید جاسازی شده با عملکرد بالا را فراهم می کند.این محصول سازگاری درایور اصلی را تحت محیط لینوکس (Ubuntu RootFS) تکمیل کرده است و توسعه مستقیم لایه برنامه را امکان پذیر می کند.
درخواست ها
با استفاده از برنامه های کاربردی مختلف یا برنامه های نرم افزاری الگوریتمی، این صفحه پردازش تصویر به عنوان یک جزء اصلی ادغام شده در دستگاه هایی مانند جستجوگرها، پاد ها،و گیمبالهای اپتوالکترونیک، تسهیل مشاهده هدف، هدف گذاری و شناسایی.
ویژگی های کلیدی
- ضبط ویدیوی دیجیتال SDI:مجهز به قابلیت ضبط سیگنال ویدئویی دیجیتال SDI
- ضبط ویدیوی آنالوگ PAL:مجهز به قابلیت ضبط سیگنال ویدئویی آنالوگ PAL
- ارتباطات سریالی:مجهز به قابلیت ارتباطات سریالی
- ارتباطات شبکه ای:مجهز به قابلیت ارتباطات شبکه ای
- نوع C رابط و گسترش:ویژگی های رابط Type-C که از USB 3.1 و گسترش محیطی برای عملیات سیستم دسکتاپ پشتیبانی می کند
- خروجی HDMI:مجهز به قابلیت خروجی HDMI
- محیط زمان اجرا هوش مصنوعی:محیط زمان اجرا انتخابی هوش مصنوعی با معماری سه هسته ای و قدرت محاسباتی 6 TOPS؛ از دقت داده های متعدد از جمله INT4 ، INT8 ، INT16 ، FP16 ، BF16 و TF32 پشتیبانی می کند
- رمزگذاری ویدیو:پشتیبانی از کدگذاری ویدیو در فرمت هایی مانند H.265 و H.264
پیکربندی سخت افزار اصلی
| پیکربندی | مشخصات |
|---|---|
| پردازنده | Rockchip RK3588: معماری 64 بیتی بزرگ و کوچک هشت هسته ای (4x Cortex-A76 + 4x Cortex-A55) |
| NPU | 6 قدرت محاسباتی TOPS، معماری سه هسته ای، پشتیبانی از INT4/INT8/INT16/FP16/BF16/TF32 |
| GPU | ARM Mali-G610 MC4، OpenGL ES 1.1/2.0/3.1/3.2"ولکان ۱/۱"2، OpenCL 1.1/1.2/2.0، ماژول شتاب تصویر دو بعدی با کارایی بالا |
| چند رسانه ای | پشتیبانی از رمزگذاری ویدیویی H.265/H.264/AV1/VP9/AVS2 تا 8K@60FPS؛ پشتیبانی از رمزگذاری ویدیویی H.264/H.265 تا 8K@30FPS |
| رم | 8GB LPDDR4X |
| ذخیره سازی داخلی | 64GB eMMC |
| فضای ذخیره سازی را گسترش دهید | اسلات کارت SD استاندارد، تا 128 گیگابایت پشتیبانی می کند |
| رابط کاربری با سرعت بالا | از PCIe 3.0 / PCIe 2.0 / Type-C / USB 3.1 / USB 2 پشتیبانی می کند0 |
رابط های سخت افزاری
| رابط | مشخصات | توضیحات |
|---|---|---|
| منبع برق | DC 12V ± 1V | حداکثر جریان کار 1.2A، استفاده معمولی در حدود 0.5A؛ از طریق کانکتور کوچک تامین می شود |
| ورودی ویدیو | 1* SDI | ورودی ویدئویی دیجیتال، حداکثر وضوح 1920x1080 در 60 fps، با استفاده از کانکتورهای RF نوع MCX |
| ورودی ویدیو | 1* PAL | ورودی ویدئوی آنالوگ، 720x576 @ 25fps، با استفاده از کانکتورهای RF نوع MCX |
| ورودی ویدیو | 1 * SDI | 3G-SDI، HD-SDI |
| خروجی ویدیو | 2* HDMI | رابط میکرو |
| اینترنت | 1* اترنت | پورت اتریتن گگابیت با مذاکره خودکار، با استفاده از کانکتور کوچک 1.25 |
| USB | 1 * USB 3.1 | نوع C |
| پورت سریال | 3 * RS422 1* RS232 |
نرخ انتقال باود پیش فرض: 115,200 bps UART |
مشخصات تخته

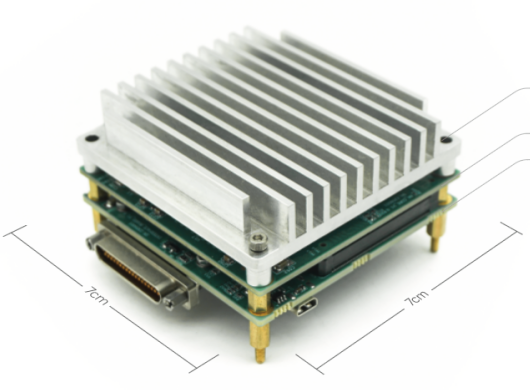

ابعاد نصب: 70 mm (L) × 70 mm (W) (به استثنای کانکتورها) ؛ ارتفاع بیش از 34 mm (شامل بخارگر حرارت). نمودار طرحی ابعاد صفحه در شکل 1 نشان داده شده است.رابط های سخت افزاری در شکل 2 نشان داده شده است.
سازگاری با محیط زیست
دمای کار: -40°C تا +60°C
پشتیبانی از توسعه نرم افزار
این محصول تمام درایورهای اصلی محیطی مبتنی بر سیستم لینوکس (که به طور پیش فرض با سیستم فایل اوبونتو مجهز است) را سازگار و تأیید کرده است.کاربران می توانند به طور مستقیم توسعه لایه برنامه را با استفاده از تماس های سیستم استاندارد بدون نگرانی های پیچیده درایور سطح پایین انجام دهند..
نرم افزار درایور
- درایور پردازنده اصلی:کنترل کننده های مدیریت برق، ساعت، وقفه و DMA RK3588 که برنامه ریزی کارآمد قدرت محاسباتی CPU و NPU را تضمین می کنند
- درایورهای ورودی ویدیو:
- راننده SDI:تراشه گیرنده ویدئویی دیجیتال سازگار، پشتیبانی از ضبط پایدار و همگام سازی سیگنال های SDI با وضوح بالا
- راننده PAL:تراشه دکودر ویدئویی آنالوگ سازگار شده و تراز زمان بندی کامل برای رابط BT.656 ، فراهم کردن گره های دستگاه استاندارد V4L2
- درایور خروجی ویدیو:تراشه فرستنده SDI سازگار و درایورهای دستگاه نمایش ارائه شده، پشتیبانی از جریان فریم ویدیو و نمایش
- درایور رابط شبکه:ادیپتیو گیگابیت اترنات، پشتیبانی از جریان ویدئوی شبکه (RTSP) و کنترل فرمان از راه دور
- درایورهای رابط ارتباطی:رابط های داخلی سازگار از جمله UART، I2C و GPIO برای کنترل مستقیم و تعامل داده با دستگاه های خارجی
ضبط ویدیو
این صفحه دو نوع رابط ورودی ویدئویی را برای پاسخگویی به الزامات اتصال سنسورهای مختلف ادغام می کند:
- ورودی ویدیوی دیجیتال SDI:درایور سازگار با سریالیزه کننده/دسیریالیزه کننده مربوطه (SerDes) ، که رابط استاندارد V4L2 را برای جمع آوری داده های قاب تصویر فراهم می کند
- ورودی ویدیوی آنالوگ PAL:پشتیبانی از ورودی مادون قرمز آنالوگ (IR) با تراشه دکودر ویدئویی آنالوگ برای تبدیل سیگنال و پردازش چارچوب V4L2
| ورودی ویدیو | مشخصات جمع آوری | فضای رنگی |
|---|---|---|
| دوربین نور قابل مشاهده | 1920x1080@60fps 1920x1080@50fps 1920x1080@30fps | RGB24/NV12 |
| دوربین مادون قرمز | 720x576@25fps | RGB24 |
استفاده از الگوریتم
یکپارچه سازی معماری سه هسته ای NPU که از عملیات ترکیبی INT4 / INT8 / INT16 / FP16 برای وظایف دید پیچیده از جمله تشخیص اشیاء ، طبقه بندی و ردیابی پشتیبانی می کند.API زمان اجرا RKNN را برای بارگذاری مدل های RKNN فراهم می کند، مدیریت ورودی / خروجی و اجرای محاسبات استنباطی در NPU.
مثال های الگوریتم اجرا برای شروع سریع ارائه شده است:
- شناسایی اشیاء:مثال استفاده از YOLOv5 برای تشخیص اشیاء در زمان واقعی در جریان های ویدیویی ضبط شده
- ردیابی اشیاء:مثال های الگوریتم ردیابی یکپارچه برای کنترل حلقه بسته بر اساس داده های فاصله اشتباه
- ادغام با جریان های ویدئویی:مثال برنامه نشان می دهد تغذیه فریم تصویر به NPU برای نتیجه گیری و قرار دادن نتایج از طریق عملکرد OSD
توجه: نمونه ها فقط به عنوان راهنمای مهندسی استفاده می شوند؛ عملکرد یا اثربخشی الگوریتم ها تضمین نمی شود.
لیست چک تحویل محصول
| نه | ماده | تعداد سال | یادآوری |
|---|---|---|---|
| 1 | کارت پردازش تصویر | 1 مجموعه | |
| 2 | آبگرمکن | 1 عدد | |
| 3 | کابل برق | 1 مجموعه | مدل سوکت: J30JZLN37ZKWA000 مدل پلاگین: J30JZ/XN37TJCAL01 (از جمله پلاگ با سیم سرب 200 میلی متر) کابل سریال کابل شبکه |
| 4 | کابل مایکرو USB | دو عدد | برای روشن کردن درایور استفاده می شود |
| 5 | کابل ورودی ویدیو | دو عدد | MCX-J3 زاویه راست به BNC آداپتور مرد، 50Ω، 400mm |
| 6 | کابل خروجی ویدیو | 1 عدد | MCX-J3 زاویه راست به BNC آداپتور مرد، 50Ω، 400mm |
| 7 | کابل نوع C | 1 پی سی | برای آداپتورهای USB |
| 8 | کابل HDMI | 1 عدد | رابط میکرو |
| 9 | راهنمای کاربری | 1 | فایل های دیجیتال (از جمله نمونه کد منبع) |
| 10 | گواهی سازگاری | 1 | اسناد کاغذی |
