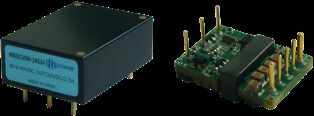

ماژول برق FWD-60W-48S DC ارائه 1500 VDC جداسازی اندازه فوق کمکت مناسب برای برنامه های کاربردی هواپیمایی
| محل منبع | چین |
|---|---|
| نام تجاری | Forward |
| شماره مدل | سری FWD-60W-48S |
| مقدار حداقل تعداد سفارش | 1 |
| زمان تحویل | 5-8 روز کاری |
| شرایط پرداخت | L/C، T/T |
| قابلیت ارائه | 10000/سال |
جزئیات محصول
| ورودی (VDC) | 18 تا 75 ولت | اندازه | 35.4 × 25.1 × 12.7 میلی متر |
|---|---|---|---|
| چرخه دما | -55 ℃ + 125 ℃، 10 بار | وزن | 31 گرم |
| روش خنک کننده | همرفت، خنک کننده هوای اجباری، هدایت | حفاظت | ضد رطوبت، ضد اسپری نمک، ضد قالب |
| برجسته کردن | ماژول برق 60 وات DC,برنامه های کاربردی هواپیمایی ماژول برق DC DC,Aviation Applications DC DC Power Module |
||
توضیحات محصول
FWD-60W-48S سری 1/16 BRICK POWER SERIES 60W ماژول برق DC-DC
ویژگی های کلیدی
- کارایی بالا: 90 درصد
- حداکثر قدرت خروجی: تا 60W
- جداسازی ورودی/خرید: 1500VDC
- اندازه فوق فشرده: 35.4 * 25.1 * 12.7 میلی متر
- قابلیت اطمینان بالا: بدون خازن های الکترولیتی داخلی آلومینیوم و تانتالوم
- حفاظت از جریان بیش از حد، ولتاژ بیش از حد و مدار کوتاه
- برنامه های کاربردی: کنترل صنعتی، رادار، کنترل آتش، موشک حمل، سیستم های ارتباطی
مشخصات مدل
| مدل | ورودی (VDC) | خروجی (VDC) | جریان خروجی | Ripple Vp-p | کارایی | اندازه |
|---|---|---|---|---|---|---|
| FWD-60W-48S3R3 | ۱۸-۷۵ ولت | 3.3V | 12A | 80mV | 87 درصد | 35.4*25.1*127 |
| FWD-60W-48S05 | ۱۸-۷۵ ولت | 5 ولت | 12A | 80mV | 88 درصد | 35.4*25.1*127 |
| FWD-60W-48S06 | ۱۸-۷۵ ولت | 6 ولت | 10A | 80mV | 88 درصد | 35.4*25.1*127 |
| FWD-60W-48S08 | ۱۸-۷۵ ولت | 8 ولت | 7.5A | 100mV | 88.50 درصد | 35.4*25.1*127 |
| FWD-60W-48S12 | ۱۸-۷۵ ولت | 12 ولت | 5A | 100mV | ۹۰ درصد | 35.4*25.1*127 |
| FWD-60W-48S15 | ۱۸-۷۵ ولت | 15 ولت | 4A | 100mV | ۹۰ درصد | 35.4*25.1*127 |
| FWD-60W-48S24 | ۱۸-۷۵ ولت | 24 ولت | 2.5A | 100mV | 89 درصد | 35.4*25.1*127 |
| FWD-60W-48S28 | ۱۸-۷۵ ولت | 28 ولت | 2.14A | 100mV | 89 درصد | 35.4*25.1*127 |
| FWD-60W-48S48 | ۱۸-۷۵ ولت | ۴۸ ولت | 1.25A | 200mV | 89 درصد | 35.4*25.1*127 |
ملاحظات مهم
تمام داده ها در دمای +25 درجه سانتیگراد آزمایش می شوند، مگر اینکه مشخص شود، در حالت ورودی/خرید نامی، بار کامل و بار مقاومت خالص.
براي نيازمندي هاي خروجي ولتاژ سفارشي با ما تماس بگيريد.
مدل هایی که "N" postfix دارند نشان دهنده منطق منفی، پیکربندی فلنج-R هستند.
قوانین نامگذاری پسوند به علاوه M (فعال سازی 55 درجه): N-R-M
پارامترهای ورودی
| پارامتر ورودی | یادآوری | دقیقه | نمادین | مکس | واحد |
|---|---|---|---|---|---|
| محدوده ولتاژ ورودی | 48Vin | 18 | 48 | 75 | VDC |
| ولتاژ افزایشی ورودی | گذرا (1s) | 80 | VDC | ||
| ولتاژ رو روشن کن | 16.5 | 17.2 | 18 | VDC | |
| ولتاژ رو خاموش کن | 16.3 | 16.7 | 17 | VDC | |
| هیچ جریان ورودی بار | خروجی بدون بار 48Vin | 50 | mA | ||
| فیلتر کردن ورودی/خرید | نوع π | چند سطح | |||
| منطق را فعال کنید | منطق مثبت: قدرت در (فعال کردن پین باز) ، قدرت خاموش (فعال کردن پین کوتاه) منطق منفی: قدرت خاموش (فعال کردن پین باز) ، قدرت روشن (فعال کردن پین کوتاه) |
||||
مشخصات عمومی
| مشخصات کلی | یادآوری | دقیقه | نمادین | مکس | واحد |
|---|---|---|---|---|---|
| ولتاژ جداکننده ورودی/خرید | 1500 | VDC | |||
| ولتاژ ورودی/عزل محفظه | 1500 | VDC | |||
| ولتاژ خروجی/عزل محفظه | 500 | VDC | |||
| مقاومت عایق بندی | DC500V | 100 | MΩ | ||
| فرکانس تغییر | 280 | 330 | 350 | kHz | |
| دمای کار | -40 | 100 | °C | ||
| دمای ذخیره سازی | -55 | 125 | °C | ||
| حفاظت | ضد رطوبت، ضد اسپری نمک، ضد قالب | ||||
| اندازه | 35.4 × 25.1 × 127 | mm | |||
| روش خنک کننده | کنوکشن، خنک سازی با هوای اجباری، هدایت | ||||
| وزن | 31 | g | |||
استانداردهای تست انتخاب
| پروژه تست | روش | حالت آزمایش | درجه صنعتی | درجه |
|---|---|---|---|---|
| بازرسی بصری داخلی | GJB548B، 2017.1 | 100 درصد | 100 درصد | |
| نگهداری در دمای بالا | GJB150.3A | +125°C، 48 ساعت | 100 درصد | |
| نگهداری در دمای پایین | GJB150.3A | -55 درجه سانتیگراد، 48 ساعت | 100 درصد | |
| چرخه دما | GJB548B، 1010.1 | -55+125 درجه سانتیگراد، 10 برابر | 100 درصد | |
| آزمایش ولتاژ متوسط | - | Tc = +25°C | 100 درصد | |
| سوختگی | Tc = +85°C، 48 ساعت | چک تصادفی | 100 درصد | |
| آزمون الکتریکی نهایی | مشخصات محصول | -40°C، +25°C، +85°C (Tc) | 100 درصد | 100 درصد |
| بازرسی بصری خارجی | GJB548B، 2009.1 | 100 درصد | 100 درصد |
ابعاد فیزیکی
اندازه: 33.2mm (طول) * 22.8mm (عرض) * 9.1mm (ارتفاع)
پیکربندی پین
| پین | نماد | عملکرد |
|---|---|---|
| 1 | ...وی | ورودی منفی |
| 2 | EN | انتهای کنترل |
| 3 | Vi+ | ورودی مثبت |
| 4 | VO+ | محصول مثبت |
| 5 | S+ | حسگر آخر مثبت |
| 6 | تراش | پایان تنظیم ولتاژ |
| 7 | .... | حسگر آخر منفی |
| 8 | -نه. | خروجی منفی |
