ماژول برق FWD-60W-24S سری 60W DC-DC با جداسازی 1500VDC، اندازه فوق کمپیکت و بهره وری بالا 90.5٪ برای برنامه های کاربردی هواپیمایی
| محل منبع | چین |
|---|---|
| نام تجاری | Forward |
| شماره مدل | سری FWD-60W-24S |
| مقدار حداقل تعداد سفارش | 1 |
| زمان تحویل | 5-8 روز کاری |
| شرایط پرداخت | L/C، T/T |
| قابلیت ارائه | 10000/سال |
جزئیات محصول
| ورودی (VDC) | 9 تا 40 ولت | اندازه | 35.4 × 25.1 × 12.7 میلی متر |
|---|---|---|---|
| چرخه دما | -55 ℃ + 125 ℃، 10 بار | وزن | 31 گرم |
| روش خنک کننده | همرفت، خنک کننده هوای اجباری، هدایت | حفاظت | ضد رطوبت، ضد اسپری نمک، ضد قالب |
| برجسته کردن | ماژول تغذیه DC-DC 1500 ولت,ماژول برق DC-DC با اندازه بسیار فشرده,ماژول تغذیه DC-DC کاربردهای هوایی,Ultra-compact Size DC-DC Power Module,Aviation Applications DC-DC Power Module |
||
توضیحات محصول
سری FWD-60W-24S ماژول تغذیه DC-DC 60 وات

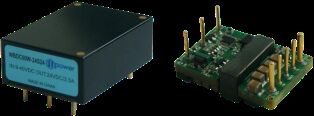

سری FWD-60W-24S 1/16 BRICK POWER SERIES ماژول تغذیه DC-DC 60 وات با ایزولاسیون 1500VDC و طراحی فوق فشرده برای کاربردهای هوافضا با نیاز بالا.
ویژگی های کلیدی
- بازده بالا: 90.5%
- حداکثر توان خروجی: تا 60 وات
- ایزولاسیون ورودی/خروجی: 1500VDC
- اندازه فوق فشرده: 35.4 × 25.1 × 12.7 میلی متر
- قابلیت اطمینان بالا: بدون خازن های الکترولیتی آلومینیومی و تانتالیوم داخلی
- حفاظت در برابر جریان بیش از حد، ولتاژ بیش از حد و اتصال کوتاه
- کاربردها: کنترل صنعتی، رادار، کنترل آتش، سیستم های ارتباطی، نصب شده بر روی موشک
مشخصات مدل
| مدل | ورودی (VDC) | خروجی (VDC) | جریان خروجی | ریپل Vp-p | بازده | اندازه |
|---|---|---|---|---|---|---|
| WBDC60W-24S3R3 | 9-40V | 3.3V | 12A | 80mV | 87.5% | 35.4*25.1*12.7 |
| WBDC60W-24S05 | 9-40V | 5V | 12A | 80mV | 88% | 35.4*25.1*12.7 |
| WBDC60W-24S06 | 9-40V | 6V | 10A | 80mV | 88% | 35.4*25.1*12.7 |
| WBDC60W-24S08 | 9-40V | 8V | 7.5A | 100mV | 89% | 35.4*25.1*12.7 |
| WBDC60W-24S12 | 9-40V | 12V | 5A | 100mV | 90.5% | 35.4*25.1*12.7 |
| WBDC60W-24S15 | 9-40V | 15V | 4A | 100mV | 90% | 35.4*25.1*12.7 |
| WBDC60W-245S24 | 9-40V | 24V | 2.5A | 100mV | 88.5% | 35.4*25.1*12.7 |
| WBDC60W-24S28 | 9-40V | 28V | 2.14A | 100mV | 88.5% | 35.4*25.1*12.7 |
| WBDC60W-24S32 | 9-40V | 32V | 1.87A | 200mV | 89% | 35.4*25.1*12.7 |
| WBDC60W-24S36 | 9-40V | 36V | 1.66A | 200mV | 89% | 35.4*25.1*12.7 |
| WBDC60W-24S48 | 9-40V | 48V | 1.25A | 200mV | 88.5% | 35.4*25.1*12.7 |
تمام داده ها در دمای +25 درجه سانتیگراد آزمایش شده اند مگر اینکه در غیر این صورت مشخص شده باشد، تحت ورودی/خروجی نامی، بار کامل و بار مقاومتی خالص.
برای الزامات ولتاژ خروجی سفارشی با ما تماس بگیرید.
مدل های با پسوند "N" منطق منفی و پیکربندی فلنج-R را نشان می دهند.
قوانین نامگذاری پسوند پلاس-M (فعال سازی -55 درجه): N-R-M
برای الزامات ولتاژ خروجی سفارشی با ما تماس بگیرید.
مدل های با پسوند "N" منطق منفی و پیکربندی فلنج-R را نشان می دهند.
قوانین نامگذاری پسوند پلاس-M (فعال سازی -55 درجه): N-R-M
پارامترهای ورودی
| پارامتر ورودی | توضیحات | حداقل | معمولی | حداکثر | واحد |
|---|---|---|---|---|---|
| محدوده ولتاژ ورودی | 24Vin | 9 | 24 | 40 | VDC |
| ولتاژ هجوم ورودی | گذار (1s) | 50 | VDC | ||
| ولتاژ روشن شدن | 7.6 | 8.2 | 9 | VDC | |
| ولتاژ خاموش شدن | 6.7 | 7 | 8 | VDC | |
| جریان ورودی بدون بار | خروجی بدون بار 24Vin | 65 | mA | ||
| فیلترینگ ورودی/خروجی | نوع پی | چند سطحی | |||
| منطق فعال سازی | منطق مثبت: روشن (پین فعال سازی باز)، خاموش (پین فعال سازی اتصال کوتاه) منطق منفی: خاموش (پین فعال سازی باز)، روشن (پین فعال سازی اتصال کوتاه) |
مشخصات عمومی
| مشخصات عمومی | توضیحات | حداقل | معمولی | حداکثر | واحد |
|---|---|---|---|---|---|
| ولتاژ ایزولاسیون ورودی/خروجی | 1500 | VDC | |||
| ولتاژ ایزولاسیون ورودی/محفظه | 1500 | VDC | |||
| ولتاژ ایزولاسیون خروجی/محفظه | 500 | VDC | |||
| مقاومت عایقی | DC500V | 100 | MΩ | ||
| فرکانس سوئیچینگ | 240 | 330 | 350 | kHz | |
| دمای کاری | -40 | 100 | ℃ | ||
| دمای ذخیره سازی | -55 | 125 | ℃ | ||
| حفاظت | ضد رطوبت، ضد نمک پاش، ضد کپک | ||||
| اندازه | 35.4 * 25.1 * 12.7 | mm | |||
| روش خنک کننده | همرفت، خنک کننده هوای اجباری، هدایت | ||||
| وزن | 31 | g |
استانداردهای تست انتخاب
| پروژه تست | روش | شرایط تست | درجه صنعتی | درجه |
|---|---|---|---|---|
| بازرسی چشمی داخلی | GJB548B, 2017.1 | 100% | 100% | |
| ذخیره سازی در دمای بالا | GJB150.3A | +125℃, 48h | 100% | |
| ذخیره سازی در دمای پایین | GJB150.3A | -55℃, 48h | 100% | |
| چرخه دما | GJB548B, 1010.1 | -55～+125℃, 10 بار | 100% | |
| تست ولتاژ میانی | - | Tc = +25℃ | 100% | |
| تست سوختگی | Tc = +85℃, 48h | بررسی تصادفی | 100% | |
| تست نهایی الکتریکی | مشخصات محصول | -40℃, +25℃, +85℃ (Tc) | 100% | 100% |
| بازرسی چشمی خارجی | GJB548B, 2009.1 | 100% | 100% |
ابعاد فیزیکی
اندازه: 33.2 میلی متر (طول) × 22.8 میلی متر (عرض) × 9.1 میلی متر (ارتفاع)
پیکربندی پین
| پین | نماد | عملکرد |
|---|---|---|
| 1 | Vi- | ورودی منفی |
| 2 | EN | پایانه کنترل |
| 3 | Vi+ | ورودی مثبت |
| 4 | Vo+ | خروجی مثبت |
| 5 | S+ | پایانه سنجش مثبت |
| 6 | Trim | پایانه تنظیم ولتاژ |
| 7 | S- | پایانه سنجش منفی |
| 8 | Vo- | خروجی منفی |
