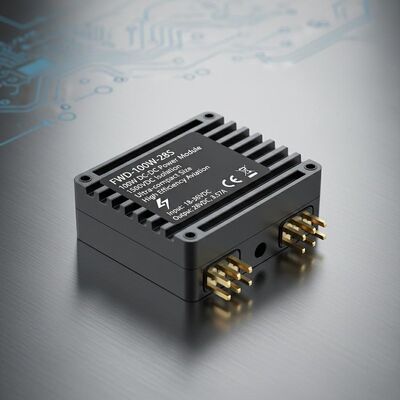

31g FWD ضد رطوبت 100W 28S Series DC DC Power Module با 1500VDC Isolation Ultra Compact Size طراحی شده برای برنامه های هواپیمایی
| محل منبع | چین |
|---|---|
| نام تجاری | Forward |
| شماره مدل | سری FWD-100W-48S |
| مقدار حداقل تعداد سفارش | 1 |
| زمان تحویل | 5-8 روز کاری |
| شرایط پرداخت | L/C، T/T |
| قابلیت ارائه | 10000/سال |
جزئیات محصول
| ورودی (VDC) | 36 تا 75 ولت | اندازه | 35.4 × 25.1 × 12.7 میلی متر |
|---|---|---|---|
| چرخه دما | -55 ℃ + 125 ℃، 10 بار | وزن | 31 گرم |
| روش خنک کننده | همرفت، خنک کننده هوای اجباری، هدایت | حفاظت | ضد رطوبت، ضد اسپری نمک، ضد قالب |
| برجسته کردن | برنامه های کاربردی هواپیمایی ماژول برق DC DC,1500VDC ماژول برق جداکننده DC DC,ماژول قدرت DC DC سری 28S,1500VDC Isolation DC DC Power Module,28S Series DC DC Power Module |
||
توضیحات محصول

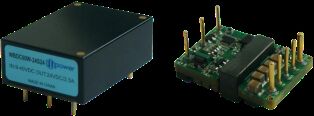

سری FWD-100W-48S 1/16 BRICK POWER SERIES ماژول قدرت DC-DC 60 وات
ویژگی های کلیدی
- راندمان بالا: 90.5%
- حداکثر توان خروجی: تا 100 وات
- جداسازی ورودی/خروجی: 1500VDC
- اندازه فوق العاده فشرده: 35.4 * 25.1 * 12.7 میلی متر
- قابلیت اطمینان بالا: بدون خازن های الکترولیتی آلومینیومی و تانتالیوم داخلی
- حفاظت در برابر جریان بیش از حد، ولتاژ بیش از حد و اتصال کوتاه
- کاربردها: کنترل صنعتی، رادار، کنترل آتش، سیستم های ارتباطی، نصب شده بر روی موشک
مشخصات مدل
| مدل | ورودی (VDC) | خروجی (VDC) | جریان خروجی | ریپل Vp-p | راندمان | اندازه |
|---|---|---|---|---|---|---|
| WBDC100W-48S05 | 36-75V | 5V | 16A | 80mV | 88% | 35.4*25.1*12.7 |
| WBDC100W-48S12 | 36-75V | 12V | 8.33A | 100mV | 89.5% | 35.4*25.1*12.7 |
| WBDC100W-48S15 | 36-75V | 15V | 6.66A | 100mV | 90.5% | 35.4*25.1*12.7 |
| WBDC100W-485S24 | 36-75V | 24V | 4.16A | 150mV | 89% | 35.4*25.1*12.7 |
| WBDC100W-48S28 | 36-75V | 28V | 3.57A | 150mV | 89% | 35.4*25.1*12.7 |
یادداشت های مهم
تمام داده ها در دمای +25 درجه سانتیگراد آزمایش شده اند مگر اینکه در غیر این صورت مشخص شده باشد، تحت ورودی/خروجی نامی، بار کامل و بار مقاومتی خالص.
برای الزامات ولتاژ خروجی سفارشی با ما تماس بگیرید.
مدل هایی با پسوند "N" منطق منفی و پیکربندی فلنج-R را نشان می دهند.
قوانین نامگذاری پسوند پلاس-M (فعال سازی -55 درجه): N-R-M
پارامترهای ورودی
| پارامتر ورودی | توضیحات | حداقل | معمولی | حداکثر | واحد |
|---|---|---|---|---|---|
| محدوده ولتاژ ورودی | 48Vin | 36 | 48 | 75 | VDC |
| ولتاژ گذرا ورودی | گذرا (1 ثانیه) | 80 | VDC | ||
| ولتاژ روشن شدن | 33.6 | VDC | |||
| ولتاژ خاموش شدن | 33.1 | VDC | |||
| جریان ورودی بدون بار | خروجی بدون بار 24Vin | 110 | mA | ||
| فیلترینگ ورودی/خروجی | نوع π | چند سطحی | |||
| منطق فعال سازی | منطق مثبت: روشن (پین فعال سازی باز)، خاموش (پین فعال سازی اتصال کوتاه) منطق منفی: خاموش (پین فعال سازی باز)، روشن (پین فعال سازی اتصال کوتاه) |
||||
مشخصات عمومی
| مشخصات عمومی | توضیحات | حداقل | معمولی | حداکثر | واحد |
| ورودی/خروجی | 1500 | VDC | |||
| ولتاژ جداسازی | |||||
| ورودی/پوشش خارجی | 1500 | VDC | |||
| خروجی/پوشش خارجی | 500 | VDC | |||
| مقاومت عایقی | DC500V | 100 | MΩ | ||
| فرکانس سوئیچینگ | 200 | 320 | 400 | Khz | |
| دمای عملیاتی | -40 | 100 | درجه سانتیگراد | ||
| ذخیره سازی دما | -55 | 125 | درجه سانتیگراد | ||
| خواص محافظتی | ضد رطوبت، مقاوم در برابر نمک پاش و مقاوم در برابر کپک | ||||
| ابعاد خارجی | 35.4 × 25. 1 × 12.7(L ×W ×H) | mm | |||
| روش خنک کننده | همرفت، خنک کننده هوای اجباری، هدایت | ||||
| وزن | 31 | g | |||
| پروژه تست | روش | شرایط تست | درجه صنعتی | درجه |
|---|---|---|---|---|
| بازرسی چشمی داخلی | GJB548B, 2017.1 | 100% | 100% | |
| ذخیره سازی در دمای بالا | GJB150.3A | +125 درجه سانتیگراد، 48 ساعت | 100% | |
| ذخیره سازی در دمای پایین | GJB150.3A | -55 درجه سانتیگراد، 48 ساعت | 100% | |
| چرخه دما | GJB548B, 1010.1 | -55 تا +125 درجه سانتیگراد، 10 بار | 100% | |
| تست ولتاژ میانی | - | Tc = +25 درجه سانتیگراد | 100% | |
| تست سوختگی | Tc = +85 درجه سانتیگراد، 48 ساعت | بررسی تصادفی | 100% | |
| تست نهایی الکتریکی | مشخصات محصول | -40 درجه سانتیگراد، +25 درجه سانتیگراد، +85 درجه سانتیگراد (Tc) | 100% | 100% |
| بازرسی چشمی خارجی | GJB548B, 2009.1 | 100% | 100% |
ابعاد فیزیکی
اندازه: 33.2 میلی متر (طول) * 22.8 میلی متر (عرض) * 9.1 میلی متر (ارتفاع)
پیکربندی پین
| پین | نماد | عملکرد |
|---|---|---|
| 1 | Vi- | ورودی منفی |
| 2 | EN | پایانه کنترل |
| 3 | Vi+ | ورودی مثبت |
| 4 | Vo+ | خروجی مثبت |
| 5 | S+ | پایانه سنجش مثبت |
| 6 | Trim | پایانه تنظیم ولتاژ |
| 7 | S- | پایانه سنجش منفی |
| 8 | Vo- | خروجی منفی |
