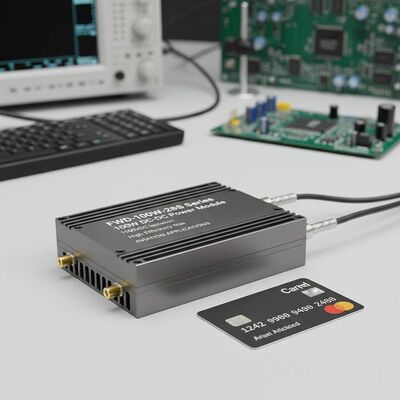

ماژول برق FWD-100W-28S سری 100W DC-DC با جداسازی 1500VDC اندازه فوق کمپیکت و کارایی بالا برای برنامه های کاربردی هواپیمایی
| محل منبع | چین |
|---|---|
| نام تجاری | Forward |
| شماره مدل | سری FWD-100W-28S |
| مقدار حداقل تعداد سفارش | 1 |
| زمان تحویل | 5-8 روز کاری |
| شرایط پرداخت | L/C، T/T |
| قابلیت ارائه | 10000/سال |
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.
xجزئیات محصول
| ورودی (VDC) | 16 تا 40 ولت | اندازه | 35.4 × 25.1 × 12.7 میلی متر |
|---|---|---|---|
| چرخه دمای | -55 ℃ + 125 ℃، 10 بار | وزن | 31 گرم |
| روش خنک کننده | همرفت، خنک کننده هوای اجباری، هدایت | حفاظت | ضد رطوبت، ضد اسپری نمک، ضد قالب |
| برجسته کردن | ماژول قدرت عایق 1500VDC,ماژول برق DC-DC با اندازه بسیار فشرده,ماژول برق با راندمان بالا,Ultra-compact Size DC-DC Power Module,High Efficiency Power Module |
||
توضیحات محصول

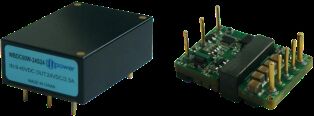

ماژول برق FWD-100W-28S سری 100W DC-DC
ماژول قدرت DC-DC بسیار فشرده 1/16 آجر با عایق 1500VDC، برای برنامه های هوایی و نظامی طراحی شده است.
ویژگی های کلیدی
- بهره وری بالا: تا ۹۰.۳٪
- حداکثر قدرت خروجی: 100W
- جداسازی ورودی/خرید: 1500VDC
- اندازه فوق کمپکت: 35.4 × 25.1 × 12.7 میلی متر
- قابلیت اطمینان بالا: هیچ خازن الکترولیتی داخلی آلومینیوم یا تانتالوم وجود ندارد
- حفاظت جامع: حفاظت از جریان بیش از حد، ولتاژ بیش از حد و مدار کوتاه
- کاربرد: تحقیقات نظامی، کنترل صنعتی، رادار، کنترل آتش، سیستم های حمل موشک و ارتباطات
مشخصات مدل
| مدل | ورودی (VDC) | خروجی (VDC) | جریان خروجی | Ripple Vp-p | کارایی | اندازه |
|---|---|---|---|---|---|---|
| WBDC100W-28S3R3 | 16-40 ولت | 3.3V | 20A | 80mV | 88 درصد | 35.4×25.1×127 |
| WBDC100W-28S05 | 16-40 ولت | 5 ولت | 20A | 80mV | 88 درصد | 35.4×25.1×127 |
| WBDC100W-28S08 | 16-40 ولت | 8 ولت | 125A | 100mV | 89 درصد | 35.4×25.1×127 |
| WBDC100W-28S012 | 16-40 ولت | 12 ولت | 8.33A | 100mV | 90.3٪ | 35.4×25.1×127 |
| WBDC100W-28S15 | 16-40 ولت | 15 ولت | 6.66A | 100mV | ۹۰ درصد | 35.4×25.1×127 |
| WBDC100W-28S24 | 16-40 ولت | 24 ولت | 4.16A | 150mV | ۹۰ درصد | 35.4×25.1×127 |
| WBDC100W-28S28 | 16-40 ولت | 28 ولت | 3.57A | 150mV | 89 درصد | 35.4×25.1×127 |
| WBDC100W-28S32 | 16-40 ولت | 32 ولت | 3.12A | 100mV | 89 درصد | 35.4×25.1×127 |
| WBDC100W-28S36 | 16-40 ولت | 36 ولت | 2.77A | 200mV | 89 درصد | 35.4×25.1×127 |
ملاحظات مهم
تمام داده ها در دمای +25 درجه سانتیگراد آزمایش می شوند، مگر اینکه مشخص شود، در حالت ورودی/خرید نامی، بار کامل و بار مقاومت خالص.
براي نيازمندي هاي خروجي ولتاژ سفارشي با ما تماس بگيريد.
مدل هایی که "N" postfix دارند نشان دهنده منطق منفی، پیکربندی فلنج-R هستند.
قوانین نامگذاری پسوند به علاوه M (فعال سازی 55 درجه): N-R-M
پارامترهای ورودی
| پارامتر ورودی | یادآوری | دقیقه | نمادین | مکس | واحد |
|---|---|---|---|---|---|
| محدوده ولتاژ ورودی | 28Vin | 16 | 28 | 40 | VDC |
| ولتاژ افزایشی ورودی | گذرا (1s) | 50 | VDC | ||
| ولتاژ رو روشن کن | 14 | 15 | 16 | VDC | |
| ولتاژ رو خاموش کن | 13 | 14 | 15 | VDC | |
| هیچ جریان ورودی بار | خروجی بدون بار 48Vin | 110 | mA | ||
| فیلتر کردن ورودی/خرید | نوع π | چند سطح |
منطق فعال: منطق مثبت - قدرت در (فعال کردن پین باز) ، قدرت خاموش (فعال کردن پین کوتاه)
منطق منفی - قدرت خاموش (فعال کردن پین باز) ، قدرت در (فعال کردن پین کوتاه)
منطق منفی - قدرت خاموش (فعال کردن پین باز) ، قدرت در (فعال کردن پین کوتاه)
مشخصات عمومی
| مشخصات کلی | یادآوری | دقیقه | نمادین | مکس | واحد |
|---|---|---|---|---|---|
| ولتاژ جداکننده ورودی/خرید | 1500 | VDC | |||
| ولتاژ ورودی/عزل محفظه | 1500 | VDC | |||
| ولتاژ خروجی/عزل محفظه | 500 | VDC | |||
| مقاومت عایق بندی | DC500V | 100 | MΩ | ||
| فرکانس تغییر | 200 | 320 | 4000 | kHz | |
| دمای کار | -40 | 100 | °C | ||
| دمای ذخیره سازی | -55 | 125 | °C | ||
| حفاظت | ضد رطوبت، ضد اسپری نمک، ضد قالب | ||||
| اندازه | 35.4 × 25.1 × 127 | mm | |||
| روش خنک کننده | کنوکشن، خنک سازی با هوای اجباری، هدایت | ||||
| وزن | 31 | g |
استانداردهای تست انتخاب
| پروژه تست | روش | حالت آزمایش | درجه صنعتی | رتبه نظامی |
|---|---|---|---|---|
| بازرسی بصری داخلی | GJB548B، 2017.1 | 100 درصد | 100 درصد | |
| نگهداری در دمای بالا | GJB150.3A | +125°C، 48 ساعت | 100 درصد | |
| نگهداری در دمای پایین | GJB150.3A | -55 درجه سانتیگراد، 48 ساعت | 100 درصد | |
| چرخه دما | GJB548B، 1010.1 | -55+125 درجه سانتیگراد، 10 برابر | 100 درصد | |
| آزمایش ولتاژ متوسط | - | Tc = +25°C | 100 درصد | |
| سوختگی | Tc = +85°C، 48 ساعت | چک تصادفی | 100 درصد | |
| آزمون الکتریکی نهایی | مشخصات محصول | -40°C، +25°C، +85°C (Tc) | 100 درصد | 100 درصد |
| بازرسی بصری خارجی | GJB548B، 2009.1 | 100 درصد | 100 درصد |
ابعاد فیزیکی
اندازه: 33.2mm (طول) × 22.8mm (عرض) × 9.1mm (ارتفاع)
نمودار پیکربندی پین
پیکربندی پین
| پین | نماد | عملکرد |
|---|---|---|
| 1 | ...وی | ورودی منفی |
| 2 | EN | انتهای کنترل |
| 3 | Vi+ | ورودی مثبت |
| 4 | VO+ | محصول مثبت |
| 5 | S+ | حسگر آخر مثبت |
| 6 | تراش | پایان تنظیم ولتاژ |
| 7 | .... | حسگر آخر منفی |
| 8 | -نه. | خروجی منفی |
